宏发继电器
型号：HFD16
浏览次数：1324

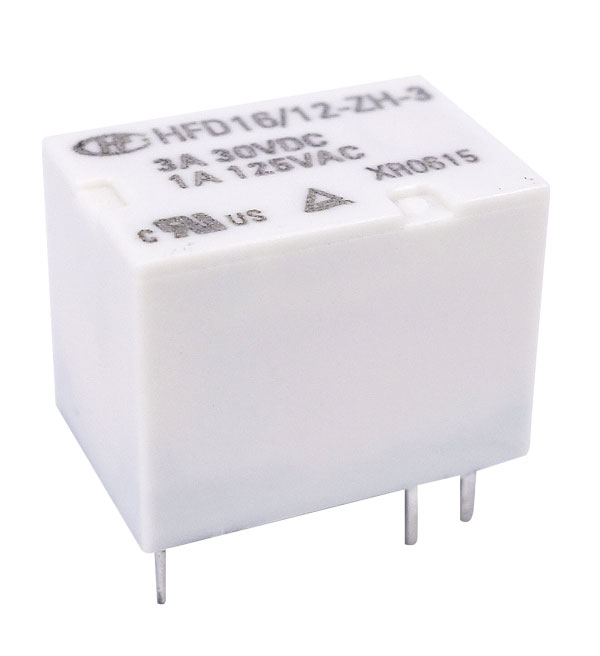

HFD16系列 功率继电器
产品特性 产品规格书：
· 5A触点切换能力
· UL绝缘等级：F级绝缘等级可供选择
· 具有塑封型与防焊剂型两种封装形式
· 印制板式引出端
· 可提供符合IEC 60335-1 标准产品
· 环保产品 (符合RoHS)
· 外形尺寸：(15.7 x 10.6 x 11.8) mm
产品应用
安防（视频监控、煤气报警、门禁、可视对讲等）、办公设备、小家电等领域
| 产品型号 | HFD16 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 4.5, 3, 2.4, 24, 9, 12, 5, 18, 6 |
| 触点形式 | 一组转换 |
| 触点数 | 单触点 |
| 引出端方式 | DIP |
| 安装形式 | PCB安装(DIP) |
| 封装方式 | 防焊剂型, 塑封型 |
| 线圈功耗 | 灵敏型(0.36W), 高灵敏型(0.2W), 标准型(0.45W) |
| 线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgSnO2 |
| 绝缘等级 | F级 |
| 触点镀层 | 无镀金, 镀金 |
| 包装方式 | 管状包装 |
| 额定线圈功率（W） |
约0.2 约0.36 约0.45 |
| 介质耐压（线圈与触点间）(VAC 1min) | 1000VAC 1min |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） | 分别填写 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 8 |
| 最大切换电压（VAC） | 250 |
| 最大切换电压（VDC） | 220 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 15.7 |
| 宽（mm） | 10.6 |
| 高（mm） | 11.8 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 产品描述 | 单稳态非极化直流电磁继电器 |
| 应用领域 | 安防（视频监控、煤气报警、门禁、可视对讲等）、办公设备、小家电等领域 |
| 重量（g） | 约4 |
| 体积（mm3） | 15.7×10.6×11.8 |
| 产品认证 | UL,TUV |
| 产品认证号 | UL E133481,TUV R50075326 |
