宏发继电器
型号:HFA6
浏览次数:1529

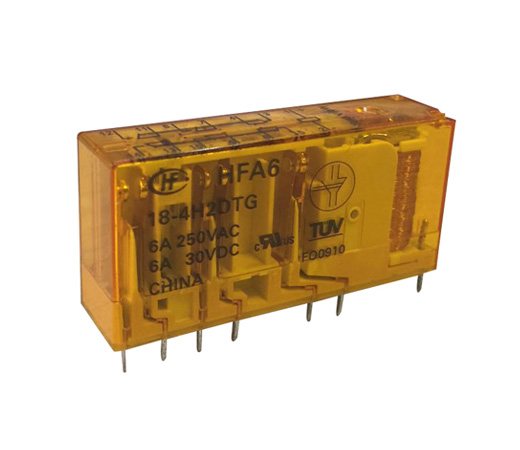

HFA6 工业继电器
● 多种触点组合:五组常开+一组常闭、四组常开+两 组常闭、三组常开+三组常闭
● 强制导向的触点结构(符合EN50205标准)
● 负载能力:6A触点切换能力
● 输入功耗:500mW
● 绝缘能力:输入-输出承受10kV浪涌电压
● UL绝缘等级:F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸:(50.0 x 13.0 x 24.0) mm
产品应用
电梯、模块
产品型号 | HFA6 |
线圈电压类型 | DC |
线圈额定电压 | 12, 9, 24, 6, 36, 48, 18 |
触点形式 | 三组常开+三组常闭, 四组常开+二组常闭, 五组常开+一组常闭 |
触点数 | 单触点 |
引出端方式 | 印制板式 |
线圈特征 | 单稳态 |
触点材料 | AgSnO2 |
绝缘等级 | B级, F级 |
触点镀层 | 不镀金, 镀金 |
包装方式 | 吸塑盒 |
额定电压(V) | 250VAC |
线圈引出端方式 | 印制板式 |
额定线圈功率(W) | 约0.5W |
介质耐压(线圈与触点间)(VAC 1min) | 4000VAC 1min |
动作时间(ms) | ≤20 |
释放时间(ms) | ≤20 |
线圈电阻(Ω) | 6:72;9:162;12:288;18:648;24:1152;36:2592;48:4608 |
爬电距离(mm) | 8 |
电气距离(mm) | 5.5 |
绝缘电阻(MΩ) | 1000 |
最大额定切换电流(阻性)(A) | 6 |
最大额定切换电流(阻性)(A) | 6 |
最大切换电压(VAC) | 400 |
最大切换电压(VDC) | 30 |
温度范围(最低)(℃) | -40 |
温度范围(最高)(℃) | +85 |
长(mm) | 50 |
宽(mm) | 13 |
高(mm) | 24 |
机械耐久性(次) | 10000000 |
电耐久性(次) | 100000 |
触点间隙 | Nil:0.8 |
产品描述 | 安全继电器 |
应用领域 | 电梯、模块 |
重量(g) | 约25 |
体积(mm3) | 50×13×24 |
产品认证 | UL,TUV,CQC |
产品认证号 | UL:E134517,TUV:B120553286004,CQC:CQC16002150625 |
