宏发继电器

型号:HFA4

浏览次数:735

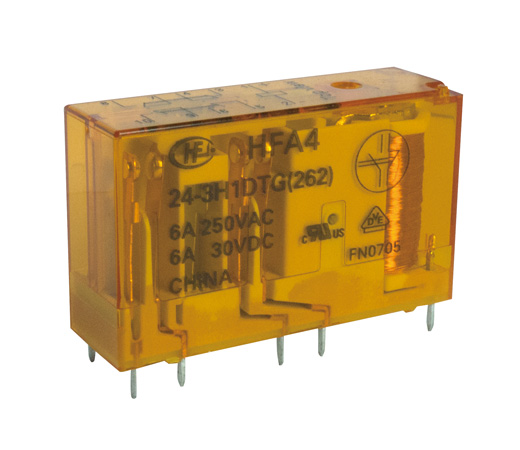

HFA4 工业继电器


产品特性              产品规格书:

● 多种触点组合:两组常开+两组常闭、 三组常开+一组常闭

● 强制导向的触点结构(符合EN50205标准)

 ● 负载能力:6A触点切换能力

● 输入功耗:360mW

 ● 绝缘能力:输入-输出承受10kV浪涌电压

● UL绝缘等级:F级绝缘等级可供选择

● 环保产品 (符合RoHS)

● 外形尺寸:(40.0 x 13.0 x 24.0) mm

产品应用

电梯、模块

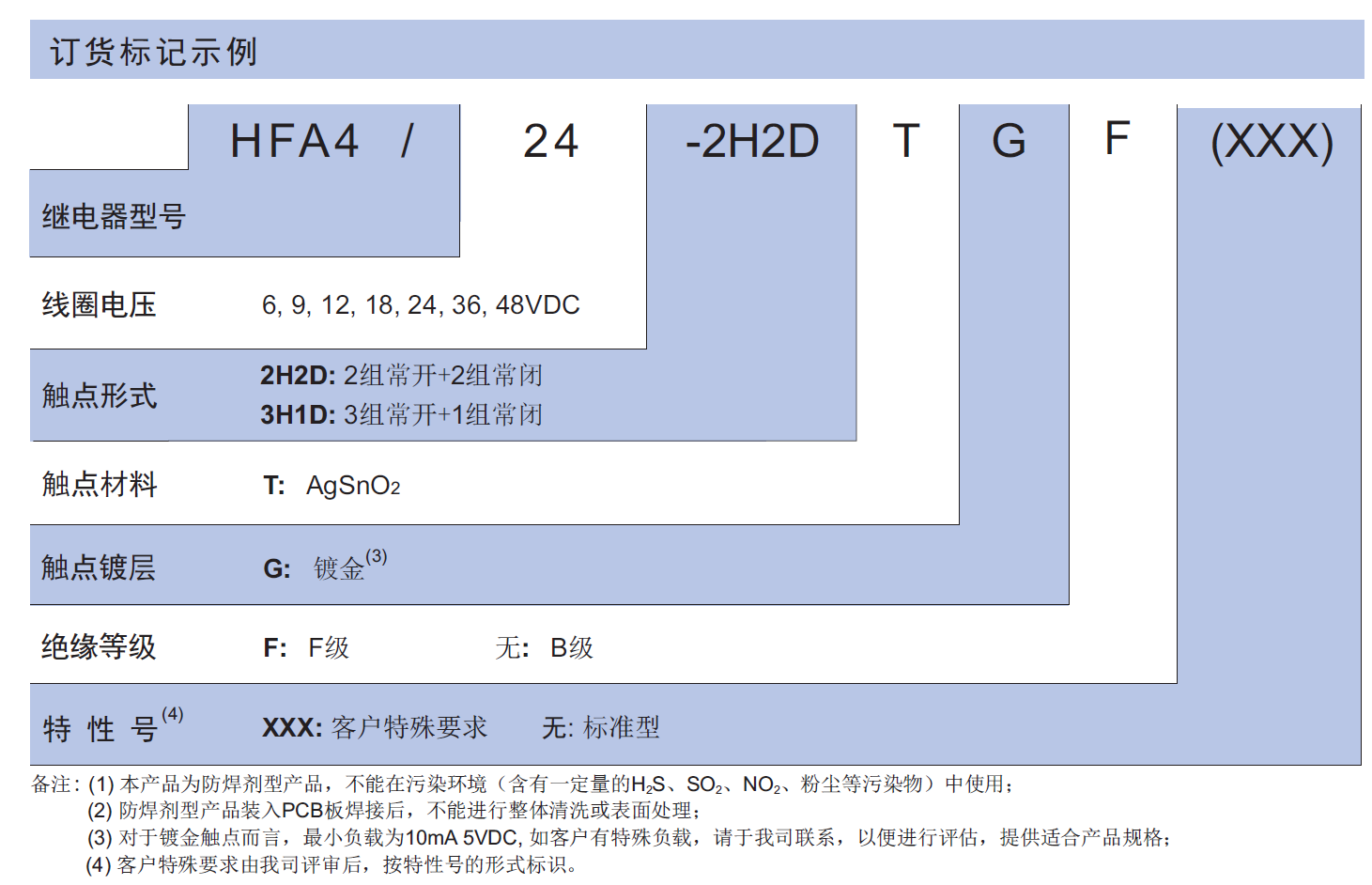

产品型号 HFA4
线圈电压类型 DC
线圈额定电压 12, 9, 48, 36, 24, 18, 6
触点形式 三组常开+一组常闭, 二组常开+二组常闭
触点数 单触点
引出端方式 印制板式
封装方式 防焊剂型
线圈特征 单稳态
触点材料 AgSnO2
绝缘等级 B级, F级
触点镀层 镀金, 不镀金
包装方式 吸塑盒
额定电压(V) 250VAC
线圈引出端方式 印制板式
额定线圈功率(W) 约0.36W
介质耐压(线圈与触点间)(VAC 1min) 4000VAC 1min
动作时间(ms) ≤20
释放时间(ms) ≤20
线圈电阻(Ω) 6:100;9:225;12:400;18:900;24:1600;36:3600;48:6400
爬电距离(mm) 8
电气距离(mm) 5.5
绝缘电阻(MΩ) 1000
最大额定切换电流(阻性)(A) 6
最大额定切换电流(阻性)(A) 6
最大切换电压(VAC) 400
最大切换电压(VDC) 30
温度范围(最低)(℃) -40
温度范围(最高)(℃) +85
长(mm) 40
宽(mm) 13
高(mm) 24
机械耐久性(次) 10000000
电耐久性(次) 100000
触点间隙 Nil:0.8
产品描述 安全继电器
应用领域 电梯、模块
重量(g) 约20
体积(mm3 40×13×24
产品认证 UL,VDE,CQC
产品认证号 UL:E134517,VDE:40034342,CQC:CQC16002150625
