宏发继电器
型号：HFA2
浏览次数：1466

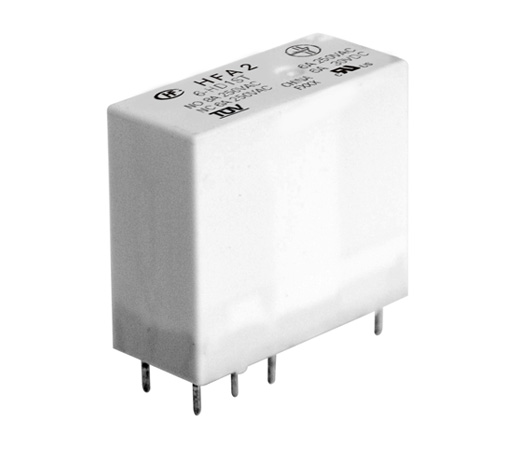

HFA2 工业继电器
产品特性 产品规格书：
● 强制导向的触点结构的安全继电器 (符合EN50205标准)
● 两组转换、一组常开+一组常闭(1型)、 一组常开+一组常闭(2型)触点形式
● 8A触点切换能力
● 触点与线圈间承受10kV浪涌电压
● 触点组间承受6kV浪涌电压
产品应用
电梯、模块
| 产品型号 | HFA2 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 60, 18, 110, 24, 12, 48, 36, 21, 15, 80, 40, 5, 6, 9 |
| 触点形式 | 一组常开+一组转换, 二组转换, 一组常开+一组转换 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 封装方式 | 塑封型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级 | B级, F级 |
| 触点镀层 | 镀金, 不镀金 |
| 包装方式 | 吸塑盒 |
| 额定电压（V） | 250VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 约0.7W |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000VAC 1min |
| 动作时间（ms） | ≤15 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） |
5:35.7×(1±10%) 6:51×(1±10%) 9:116×(1±10%) 12:206×(1±10%) 15:1321×(1±10%) 18:483×(1±10%) 21:630×(1±10%) 24:823×(1±10%) 36:1851×(1±10%) 40:2286×(1±10%) 48:3291×(1±10%) 60:5142×(1±10%) 80:9143×(1±10%) 110:17285×(1±10%) |
| 爬电距离（mm） | 8 |
| 电气距离（mm） | 5.5 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 6 |
| 最大额定切换电流（阻性）（A） | 6 |
| 最大切换电压（VAC） | 400 |
| 最大切换电压（VDC） | 30 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | +70 |
| 长（mm） | 29 |
| 宽（mm） | 12.6 |
| 高（mm） | 25.5 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000 |
| 触点间隙 | Nil:0.75 |
| 产品描述 | 安全继电器 |
| 应用领域 | 电梯、模块 |
| 重量（g） | 约20 |
| 体积（mm3） | 40×13×24 |
| 产品认证 | UL,TUV,CQC |
| 产品认证号 | UL:E134517TUV:B120753286005,CQC:CQC16002150625 |
