宏发继电器
型号：HFD4
浏览次数：2292

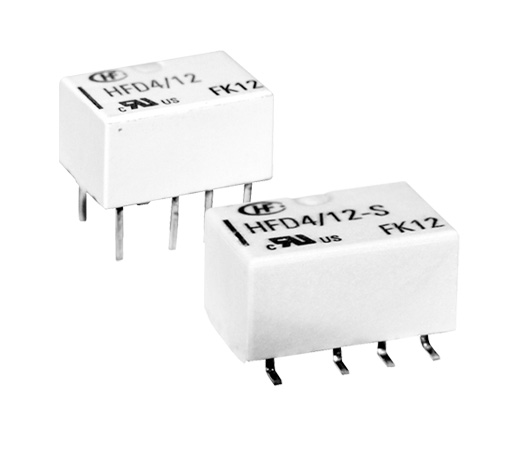

HFD4系列 信号继电器
产品特性 产品规格书：
●第四代信号继电器
●线圈与触点间抗浪涌电压2.5kV
●高触点切换能力：2A 30VDC
●可提供表面贴装型
●单稳态和磁保持型产品可供选择
●环保产品 (符合RoHS)
●外形尺寸：(10.0 x 6.5 x 5.4) mm
产品应用
程控交换机、传真机、电话机、仪器仪表、智能家居、温控器、工业及办公自动化控制、门禁/安防控制等领域

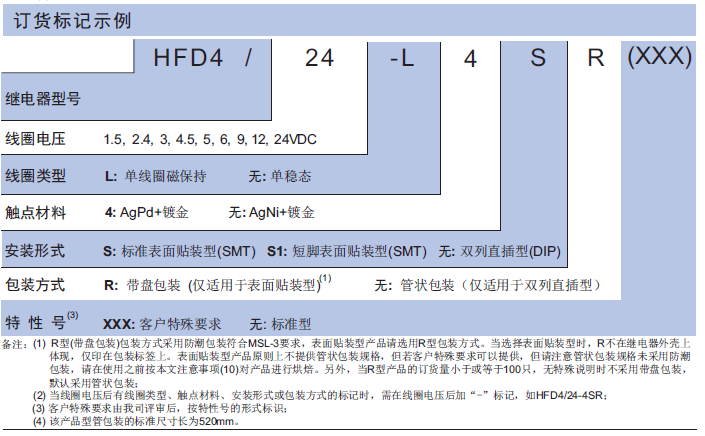

| 产品型号 | HFD4 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 9, 4.5, 24, 1.5, 2.4, 12, 6, 5, 3 |
| 触点形式 | 2Z |
| 触点数 | 双触点 |
| 引出端方式 | DIP、SMT |
| 安装形式 | 短脚表面贴装型(SMT), 标准表面贴装型(SMT), 双列直插型(DIP) |
| 封装方式 | 塑封型 |
| 线圈特征 | 单稳态, 单线圈磁保持 |
| 触点材料 | AgPd+镀金, AgNi+镀金 |
| 触点镀层 | 镀金 |
| 包装方式 | 管状包装, 带盘包装 |
| 额定线圈功率（W） |
约0.10 约0.14 约0.20 |
| 介质耐压（线圈与触点间）(VAC 1min) | 1600 |
| 动作时间（ms） | ≤3 |
| 释放时间（ms） | ≤3 |
| 线圈电阻（Ω） | 分别填写 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 0.5 |
| 最大额定切换电流（阻性）（A） | 2 |
| 最大切换电压（VAC） | 250 |
| 最大切换电压（VDC） | 220 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 10.0 |
| 宽（mm） | 6.5 |
| 高（mm） | 5.4 |
| 机械耐久性（次） | 100000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| 防爆认证 | TUV |
| 产品描述 | 单稳态单线圈极化、或磁保持单线圈直流电磁继电器 |
| 应用领域 | 程控交换机、传真机、电话机、仪器仪表、智能家居、温控器、工业及办公自动化控制、门禁/安防控制等领域 |
| 重量（g） | 约0.8 |
| 体积（mm3） | 10.0×6.5×5.4 |
| 产品认证 | UL,TUV,CQC |
| 产品认证号 | UL E133481,TUV R50333270,CQC CQC16002154335(单稳态) CQC16002154335（磁保持） |
