宏发继电器
型号：HFD3-V
浏览次数：1543

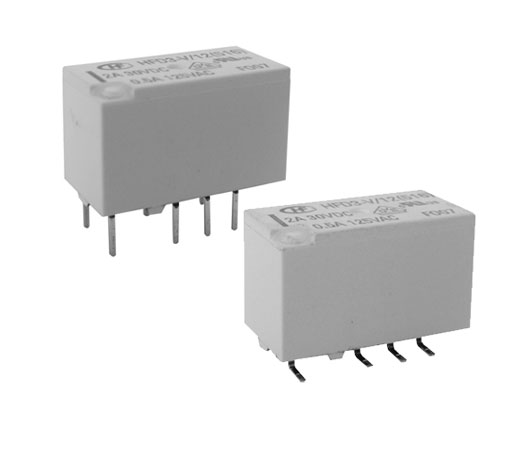

HFD3-V系列 信号继电器
产品特性 产品规格书：
●第三代信号继电器
●线圈与触点间介质耐压3kV
●线圈与触点间抗浪涌电压6kV
●线圈与触点间:爬电距离≥2.5mm
●空气间隙≥2.0mm
●可提供表面贴装型产品
●采用分叉触点形式
●单稳态和磁保持型产品可供选择
●环保产品 (符合RoHS)
●外形尺寸：(15.0 x 7.5 x 9.2) mm
产品应用
传真机、通信设备、调制解调器、医疗设备、安全设备、智能家居、能源管理、照明行业

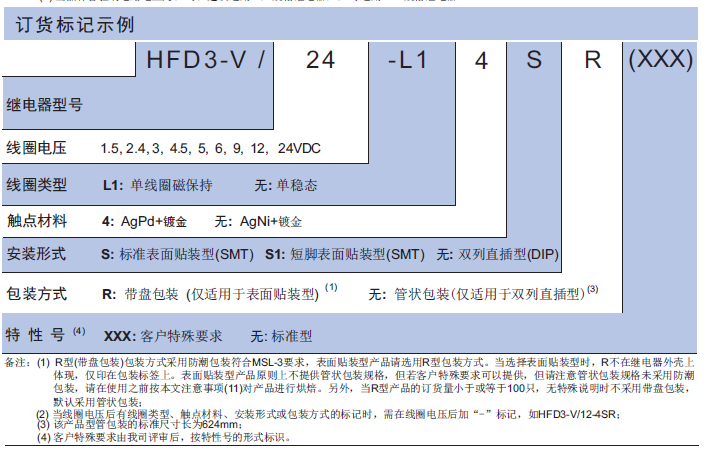

| 产品型号 | HFD3-V |
| 线圈电压类型 | DC |
| 线圈额定电压 | 24, 2.4, 1.5, 12, 9, 4.5, 5, 6, 3 |
| 触点形式 | 两组转换 |
| 触点数 | 双触点 |
| 引出端方式 | DIP、SMT |
| 安装形式 | 标准表面贴装型(SMT), 双列直插型(DIP), 短脚表面贴装型(SMT) |
| 封装方式 | 塑封型 |
| 线圈特征 | 单线圈磁保持, 单稳态 |
| 触点材料 | AgNi+镀金, AgPd+镀金 |
| 触点镀层 | 镀金 |
| 包装方式 | 带盘包装, 管状包装 |
| 额定线圈功率（W） |
约0.14 约0.2 |
| 介质耐压（线圈与触点间）(VAC 1min) | 3000VAC 1min |
| 动作时间（ms） | ≤6 |
| 释放时间（ms） | ≤6 |
| 线圈电阻（Ω） | 分别填写 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 1 |
| 最大额定切换电流（阻性）（A） | 2 |
| 最大切换电压（VAC） | 700VAC（两组常开触点串联）,400VAC（单组触点） |
| 最大切换电压（VDC） | 两组常开触点串联1000VDC,单组触点600VDC |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 15.0 |
| 宽（mm） | 7.5 |
| 高（mm） | 9.2 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | IBExU |
| 触点间隙 | ≥0.75mm |
| 产品描述 | 单稳态单线圈极化、或磁保持单线圈直流电磁继电器 |
| 应用领域 | 传真机、通信设备、调制解调器、医疗设备、安全设备、智能家居、能源管理、照明行业 |
| 重量（g） | 约2 |
| 体积（mm3） | 15.0×7.5×9.2 |
| 产品认证 | UL,VDE,CQC |
| 产品认证号 | UL E133481,VDE 40018867,CQC CQC14002107409 |
