宏发继电器
型号：HFD27
浏览次数：1078

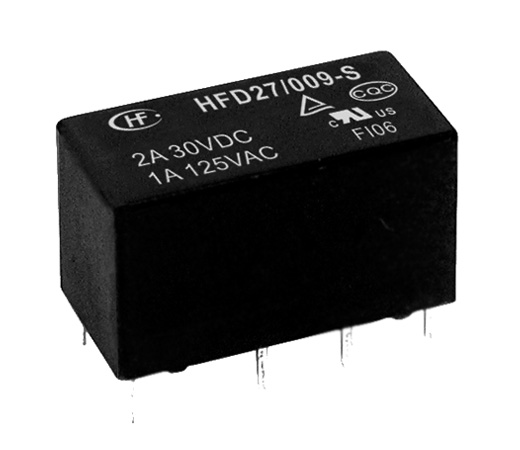

HFD27系列 信号继电器
产品特性 产品规格书：
● 采用分叉触点形式
● 切换容量60W, 125VA
● DIP结构,与标准16脚IC插座匹配
● 塑封结构
● 环保产品 (符合RoHS)
● 外形尺寸：(20.2 x 10.0 x 11.5) mm
产品应用
通讯设备、仪器仪表、家用电器和工业自动控制装置

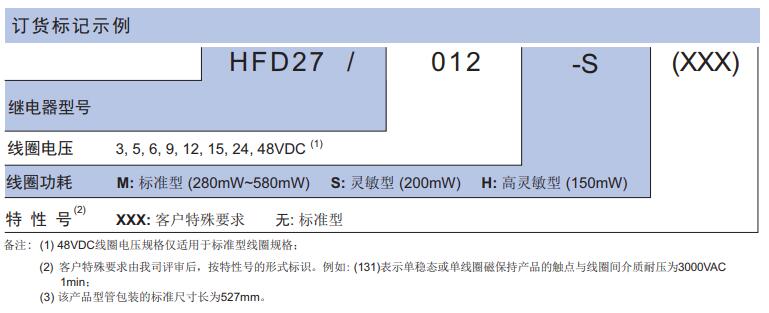

| 产品型号 | HFD27 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 15, 48, 24, 5, 9, 12, 3, 6 |
| 触点形式 | 两组转换 |
| 触点数 | 双触点 |
| 引出端方式 | DIP |
| 安装形式 | 双列直插型(DIP) |
| 封装方式 | 塑封型 |
| 线圈功耗 | 标准型, 灵敏型, 高灵敏型 |
| 触点材料 | AgNi+镀金 |
| 触点镀层 | 镀金 |
| 包装方式 | 管状包装 |
| 额定线圈功率（W） | 约 |
| 介质耐压（线圈与触点间）(VAC 1min) | 2000VAC 1min |
| 动作时间（ms） | ≤7 |
| 释放时间（ms） | ≤4 |
| 线圈电阻（Ω） | 分别填写 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 2 |
| 最大额定切换电流（阻性）（A） | 2 |
| 最大切换电压（VAC） | 240 |
| 最大切换电压（VDC） | 120 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 20.2 |
| 宽（mm） | 10.0 |
| 高（mm） | 11.5 |
| 机械耐久性（次） | 100000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | IBExU |
| 产品描述 | 单稳态非极化直流电磁继电器 |
| 应用领域 | 通讯设备、仪器仪表、家用电器和工业自动控制装置 |
| 重量（g） | 约5 |
| 体积（mm3） | 20.0×10.0×11.5 |
| 产品认证 | UL,TUV,CQC |
| 产品认证号 | UL E133481,TUV R50075362,CQC CQC09002033393 |
