宏发继电器
型号：HF33F
浏览次数：1480

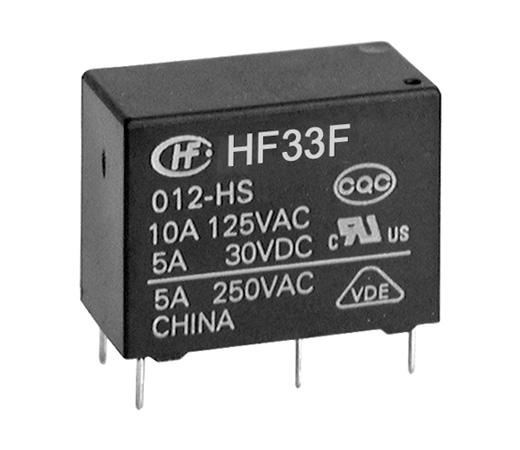

HF33F系列 功率继电器
产品特性 产品规格书：
● 10A触点切换能力
● 爬电距离: 8mm (触点与线圈间)
● 具有一组常开、一组转换触点形式
● 标准印制板引出脚
● 塑封型和防焊剂型可供选择
● UL绝缘等级: F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(20.5 x 10.2 x 15.7) mm
产品应用
家用电器
| 产品型号 | HF33F |
| 线圈电压类型 | DC |
| 线圈额定电压 | 12, 48, 5, 3, 6, 24, 9, 18 |
| 触点形式 | 一组常开, 一组常闭, 一组转换 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 防焊剂型, 塑封型 |
| 线圈功耗 | 标准型, 灵敏型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgCdO, AgNi |
| 绝缘等级 | B级, F级 |
| 触点镀层 | 无镀层 |
| 包装方式 | 型管或纸盒 |
| 额定电压（V） | 250V.a.c |
| 额定线圈功率（W） | |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000VAC 1min |
| 动作时间（ms） | ≤8 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） | 需要分别填写 |
| 爬电距离（mm） | 8 |
| 电气距离（mm） | 4 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 10 |
| 最大额定切换电流（阻性）（A） | 5 |
| 最大切换电压（VAC） | 250VAC |
| 最大切换电压（VDC） | 30VDC |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 70 |
| 长（mm） | 20.5 |
| 宽（mm） | 10.2 |
| 高（mm） | 15.7 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000 |
| IEC60335-1认证 | 不符合（带335特性号时符合） |
| 产品描述 | 推杆式电磁继电器 |
| 应用领域 | 家用电器 |
| 重量（g） | 约7 |
| 体积（mm3） | 20.5×10.2×15.7 |
| 产品认证 | VDE,UL，CQC |
| 产品认证号 | VDE 4125661,UL E134517,CQC12002076530 |
