宏发继电器
型号：HF7520
浏览次数：2217

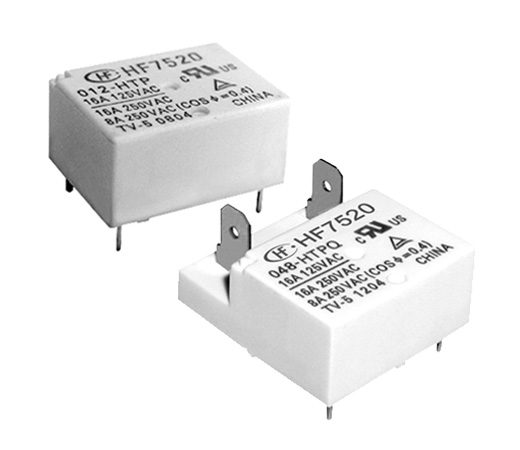

HF7520系列 功率继电器
产品特性 产品规格书：
● 负载: 16A
● TV-5负载
● 线圈功耗：200mW
● 扁平式结构
● 印制板式、快连接式引出脚
● 塑封型与防焊剂型可供选择
● 绝缘等级：F级
● 可提供符合IEC60335-1标准产品
产品应用
家用电器，智能家居
| 继电器产品型号 | HF7520 |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 6, 24, 48, 18, 9, 5, 12 |
| 触点形式 | 一组常开, 一组转换 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式, 快接式 |
| 安装形式/安装脚位 | Nil, 快接式 |
| 封装形式 | 塑封型, 防焊剂型 |
| 线圈功率/线圈功耗 | 标准型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgCdO |
| 绝缘等级/线圈绝缘等级 | F级, F级 |
| 触点镀层代号/镀层代号/触点镀层 | 无镀层 |
| 包装形式 | 纸盒或吸塑纸 |
| 负载电压（单位：V） | 250Va.c. |
| 额定线圈功率（功耗）（数值）（单位：W） | 需分别填写 |
| 介质耐压（线圈与触点间）（单位：V） | 2500VAC 1min |
| 动作时间（单位：ms） | ≤15 |
| 释放时间（单位：ms） | ≤5 |
| 线圈电阻（单位：Ω） | 需要分别填写 |
| 爬电距离（单位：mm） | 3.2 |
| 电气距离（单位：mm） | 1.6 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 16 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 16 |
| 最大切换电压（AC）（单位：V） | 250VAC |
| 最大切换电压（DC）（单位：V） | 30VDC |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 105 |
| 长（单位：mm） | 22.0 |
| 宽（单位：mm） | 16.0 |
| 高（单位：mm） | 10.9 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 50000 |
| IEC60335-1认证 | （带335时符合） |
| 产品描述 | 推杆式电磁继电器 |
| 产品应用领域 | 家用电器，智能家居 |
| 重量（g） | 约10 |
| 体积 | 22.×16.0×10.9 (PCB) |
| 产品认证 | TUV，UL，CQC |
| 产品认证号 | TUV R50351269,UL E133481,CQC17002161768 |
