宏发继电器
型号：HF105F-1
浏览次数：1562

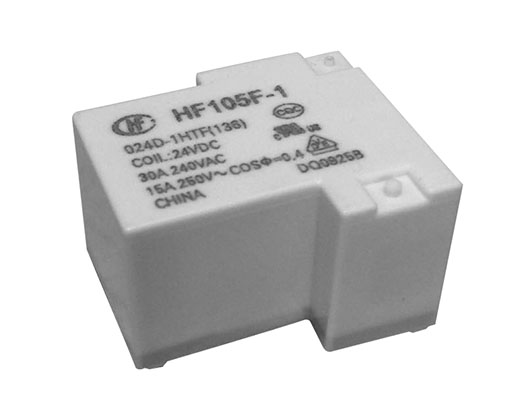

HF105F-1 功率继电器
产品特性 产品规格书：
● 40A触点切换能力
● 触点与线圈间介质耐压2.5kV、T型为4kV
● 敞开型、塑封型和防尘罩型可供选择
● UL绝缘等级：F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(32.3x 27.1 x 20) mm
产品应用
家用电器等领域
| 产品型号 | HF105F-1 | HF105F-1 |
| 线圈电压类型 | DC | AC |
| 线圈额定电压 | 18, 48, 70, 5, 6, 15, 110, 24, 9, 12 | 208, 220, 12, 240, 277, 120, 24 |
| 触点形式 | 一组常开, 一组转换, 一组常闭 | 一组转换, 一组常闭, 一组常开 |
| 触点数 | 单触点 | 单触点 |
| 引出端方式 | 无6号引出脚、触点和线圈间的耐压4000VAC, 无6号引出脚、触点和线圈间的耐压2500VAC, 有6号引出脚、触点和线圈间的耐压2500VAC | 无6号引出脚、触点和线圈间的耐压4000VAC, 无6号引出脚、触点和线圈间的耐压2500VAC, 有6号引出脚、触点和线圈间的耐压2500VAC |
| 封装方式 | 塑封型, 防尘罩型 | 塑封型, 防尘罩型 |
| 引出端结构形式 | 印制板式 | 印制板式 |
| 线圈特征 | 单稳态 | 单稳态 |
| 触点材料 | AgSnO2, AgCdO | AgCdO, AgSnO2 |
| 绝缘等级 | B级, F级 | B级, F级 |
| 包装方式 | 吸塑片 | 吸塑片 |
| 额定电压（V） | 240VAC | 240VAC |
| 线圈引出端方式 | 印制板式 | 印制板式 |
| 额定线圈功率（W） | 约0.90 | 约2VA |
| 介质耐压（线圈与触点间）(VAC 1min) | 2500 | 2500 |
| 动作时间（ms） | ≤15 | ≤15 |
| 释放时间（ms） | ≤10 | ≤10 |
| 线圈电阻（Ω） | 5:27,6:40,9:97,12:155,15:256,18:380,24:660,48:2560,70:5500,110:13450 | 12:25，24:100，120:2500，208:11000，220:13490,240:13490，277:15000 |
| 绝缘电阻（MΩ） | 1000 | 1000 |
| 最大额定切换电流（阻性）（A） | 30 | 30 |
| 最大切换电压（VAC） | 277 | 277 |
| 温度范围（最低）（℃） | -55 | -55 |
| 温度范围（最高）（℃） | 85 | 60 |
| 长（mm） | 28.3 | 28.3 |
| 宽（mm） | 23.3 | 23.3 |
| 高（mm） | 19.9 | 19.9 |
| 机械耐久性（次） | 10000000 | 10000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) | 100000(更多细节请参阅样本) |
| 产品描述 | 小型大功率继电器 | 小型大功率继电器 |
| 应用领域 | 家用电器等领域 | 家用电器等领域 |
| 重量（g） | 约36 | 约36 |
| 体积（mm3） | 28.3*23.3*19.9 | 28.3*23.3*19.9 |
| 产品认证 | UL,VDE,CQC | UL,VDE,CQC |
| 产品认证号 | UL:E134517,VDE:40025518,CQC:CQC09002031229 | UL:E134517 |
