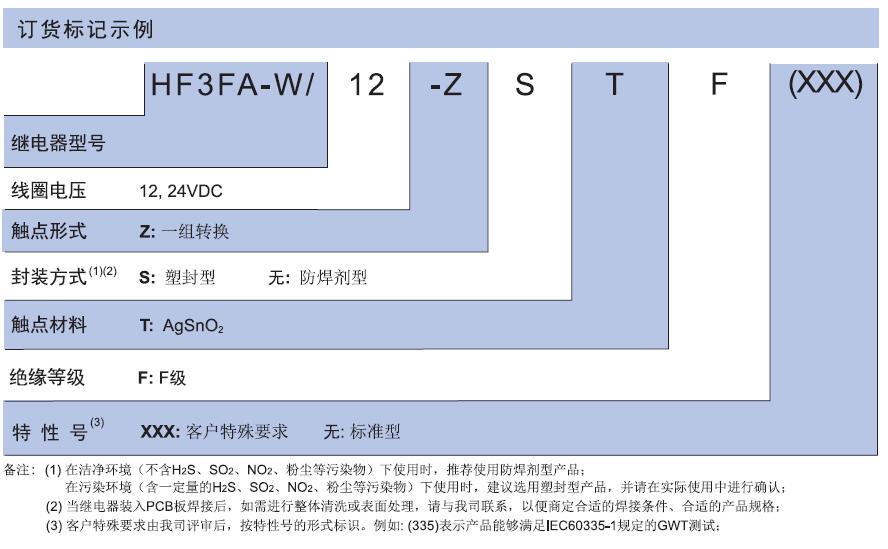

继电器产品型号	HF3FA-W
线圈电源类型/线圈电压类型	DC
线圈规格号/线圈工作电压	12, 24
触点形式	一组转换
触点数	单触点
引出端形式/负载引出端方式	印制板式
安装形式/安装脚位	PCB安装
封装形式	塑封型, 防焊剂型
线圈功率/线圈功耗	标准型
线圈特征/线圈类型/工作方式+线圈特征	单稳态
触点材料	AgSnO2
绝缘等级/线圈绝缘等级	F级
触点镀层代号/镀层代号/触点镀层	无镀层
包装形式	型管或纸盒
负载电压（单位：V）	277V.a.c
额定线圈功率（功耗）（数值）（单位：W）	约0.8
介质耐压（线圈与触点间）（单位：V）	2500VAC 1min
动作时间（单位：ms）	≤10
释放时间（单位：ms）	≤5
线圈电阻（单位：Ω）	需要分别填写
爬电距离（单位：mm）	3.2
电气距离（单位：mm）	1.6
绝缘电阻（单位：MΩ）	100
最大额定切换电流（触点负载（额定））（AC）（单位：A）	10
最大额定切换电流（触点负载（额定））（DC）（单位：A）	10
最大切换电压（AC）（单位：V）	277
最大切换电压（DC）（单位：V）	24
温度范围（最低）（单位：℃）	-40
温度范围（最高）（单位：℃）	85
长（单位：mm）	19
宽（单位：mm）	15.2
高（单位：mm）	16.1
机械耐久性（单位：次）	10000000
电耐久性（单位：次）	100000

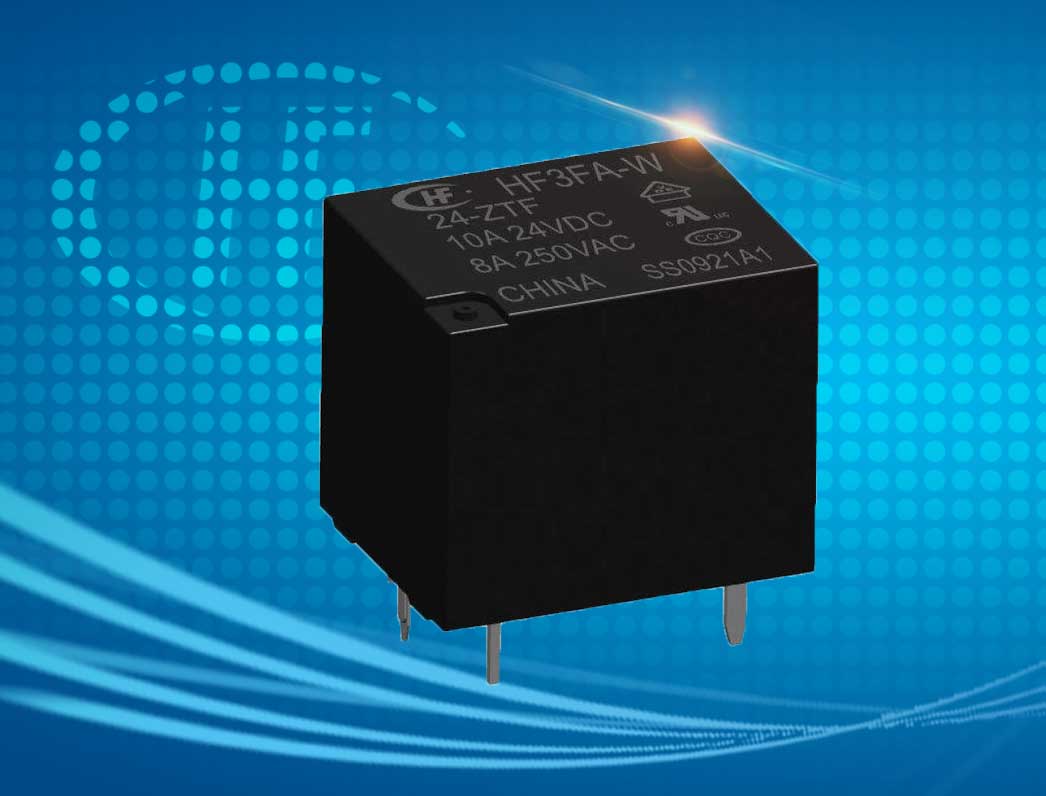

产品描述	拍合式电磁继电器
产品应用领域	家用电器
重量（g）	约8
体积	19×15.2×16.1
产品认证	VDE，UL，CQC
产品认证号	VDE:40023708,UL:E134517,CQC12002076529
