宏发继电器
型号：HF118F
浏览次数：777

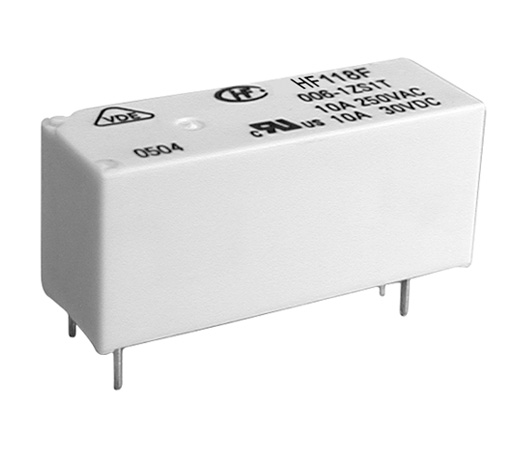

HF118F 功率继电器
产品特性 产品规格书：
· 10A 触点切换能力
· 高度为12.5mm
· 线圈与触点间介质耐压5kV
· 爬电距离大于8mm
· 可提供符合IEC60335-1标准产品
· 可提供满足回流焊使用要求产品
· 多种触点形式可供选择
· 配有多种插座可供选择
· UL绝缘等级：F级
· 环保产品 (符合RoHS)
产品应用
家用电器、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域

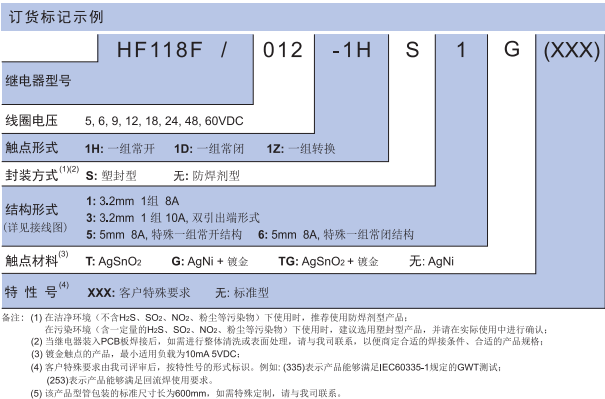

| 产品型号 | HF118F |
| 线圈电压类型 | DC |
| 线圈额定电压 | 48, 6, 12, 18, 60, 9, 24, 5 |
| 触点形式 | 一组转换, 一组常开, 一组常闭 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 非塑封型, 塑封型 |
| 引出端结构形式 | 1型脚位, 6型脚位, 3型脚位, 5型脚位 |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgNi |
| 绝缘等级 | F级 |
| 触点镀层 | N/A, 镀金 |
| 包装方式 | 型管 |
| 额定电压（V） | 250VAC |
| 额定线圈功率（W） |
005:0.22W 006:0.22W 009:0.23W 012:0.23W 018:0.25W 024:0.25W 048:0.29W 060:0.29W |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000VAC 1min |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） |
005:113×(1±10%) 006:164×(1±10%) 009:360×(1±10%) 012:620×(1±10%) 018:1295×(1±10%) 024:2350×(1±10%) 048:8000×(1±10%) 060:12500×(1±10%) |
| 爬电距离（mm） | 8 |
| 电气距离（mm） | 8 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 10 |
| 最大额定切换电流（阻性）（A） | 10 |
| 最大切换电压（VAC） | 440 |
| 最大切换电压（VDC） | 125 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 28.5 |
| 宽（mm） | 10.1 |
| 高（mm） | 12.5 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | UL，VDE，IECEx |
| 触点间隙 | 0.3 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量（g） | 约8 |
| 体积（mm3） | 28.5×10.1×12.5 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 40010480,UL E134517,CQC09002035071 |
