宏发继电器
型号：HF10FH
浏览次数：713

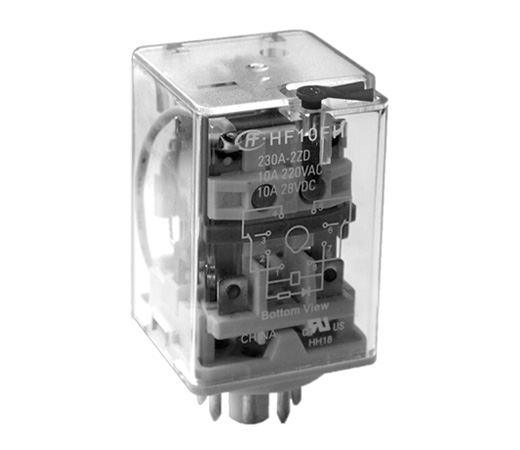

HF10FH 工业继电器
产品特性 产品规格书：
● 10A触点切换能力
● 标准电子管插脚
● 带测试、转换按钮
● 具有两组、三组转换触点形式
● 配有多种插座可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(35.5 x 35.5 x 55.3) mm
产品应用
工业控制领域
| 继电器产品型号 | HF10FH | HF10FH |
| 线圈电源类型/线圈电压类型 | DC | AC |
| 线圈规格号/线圈工作电压 | 6, 110, 24, 60, 48, 100, 12 | 220, 230, 48, 240, 110, 120, 6, 24, 12 |
| 触点形式 | 两组转换, 三组转换 | 三组转换, 两组转换 |
| 触点数 | 单触点 | 单触点 |
| 引出端形式/负载引出端方式 | 标准电子管管脚式引出端 | 标准电子管管脚式引出端 |
| 安装形式/安装脚位 | 插入式安装 | 插入式安装 |
| 封装形式 | 非塑封型 | 非塑封型 |
| 线圈功率/线圈功耗 | 标准型 | 标准型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 | 单稳态 |
| 触点材料 | AgCdo, AgSnO2 | AgSnO2, AgCdo |
| 绝缘等级/线圈绝缘等级 | F级 | F级 |
| 线圈并联元件/组合元件代号 | 不带发光二极管, 带发光二极管 | 带发光二极管, 不带发光二极管 |
| 触点镀层代号/镀层代号/触点镀层 | 镀金, 不镀金 | 镀金, 不镀金 |
| 包装形式 | 吸塑片 | 吸塑片 |
| 负载电压（单位：V） | 250VAC，30VDC | 250VAC，30VDC |
| 额定线圈功率（功耗）（数值）（单位：W） | 约1.5 | 约2.7VA |
| 介质耐压（线圈与触点间）（单位：V） | 1500VAC 1min | 1500VAC 1min |
| 动作时间（单位：ms） | ≤30 | ≤30 |
| 释放时间（单位：ms） | ≤30 | ≤30 |
| 线圈电阻（单位：Ω） | 需要分别填写 | 需要分别填写 |
| 爬电距离（单位：mm） | 4.1 | 4.1 |
| 电气距离（单位：mm） | 1.7 | 1.7 |
| 绝缘电阻（单位：MΩ） | 500 | 500 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 10 | 10 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 10 | 10 |
| 最大切换电压（AC）（单位：V） | 250 | 250 |
| 最大切换电压（DC）（单位：V） | 30 | 30 |
| 温度范围（最低）（单位：℃） | -40 | -40 |
| 温度范围（最高）（单位：℃） | 55 | 55 |
| 长（单位：mm） | 35.5 | 35.5 |
| 宽（单位：mm） | 35.5 | 35.5 |
| 高（单位：mm） | 55.3 | 55.3 |
| 机械耐久性（单位：次） | 10000000 | 10000000 |
| 电耐久性（单位：次） | 100000 | 100000 |
| 触点间隙 | ≥0.5 | ≥0.5 |
| 产品描述 | 大功率继电器 | 大功率继电器 |
| 产品应用领域 | 工业控制领域 | 工业控制领域 |
| 产品应用场合 | 仪器仪表、机床设备、电气电柜 | 仪器仪表、机床设备、电气电柜 |
| 重量（g） | 约90 | 约90 |
| 体积 | 35.5×35.5×55.3 | 35.5×35.5×55.3 |
| 产品认证 | UL、CUL | UL、CUL |
| 产品认证号 | E134517 | E134517 |
