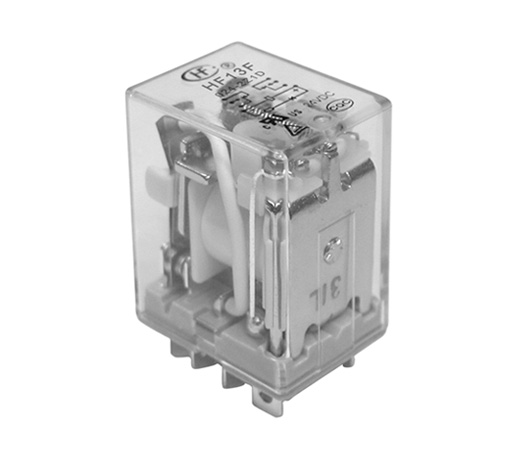

继电器产品型号	HF13F	HF13F
线圈电源类型/线圈电压类型	DC	AC
线圈规格号/线圈工作电压	30, 48, 36, 125, 60, 6, 5, 12, 220, 21, 24, 110, 9	100, 240, 24, 120, 60, 12, 200, 277, 220, 6, 36, 48, 110
触点形式	两组常开, 两组转换	两组转换, 两组常开
触点数	单触点	单触点
安装形式/安装脚位	法兰盘安装, 插入式安装, 印字板安装	法兰盘安装, 插入式安装, 印字板安装
封装形式	非塑封型	非塑封型
线圈功率/线圈功耗	标准型	标准型
线圈特征/线圈类型/工作方式+线圈特征	单稳态	单稳态
触点材料	AgSnO2, AgCdO, AgNi	AgSnO2, AgCdO, AgNi
绝缘等级/线圈绝缘等级	F级	F级
线圈并联元件/组合元件代号	带LED、带续流二极管, 带LED, 带续流二极管, 不带LED	发光二极管, 无
触点镀层代号/镀层代号/触点镀层	不镀金, 镀金	镀金, 不镀金
包装形式	吸塑片	吸塑片
负载电压（单位：V）	250VAC，30VDC	30VDC，250VAC
额定线圈功率（功耗）（数值）（单位：W）	约0.9（0.9~1.1）	约1.2VA（1.2VA~1.8VA）
介质耐压（线圈与触点间）（单位：V）	1500VAC 1min	1500VAC 1min
动作时间（单位：ms）	≤25	≤25
释放时间（单位：ms）	≤25	≤25
线圈电阻（单位：Ω）	012:160 220:53360 009:90 110:12250 060:4000 024:640 006:40 005:28 021:490 036:1440 125:17360 048:2560 030:1000	A012:44 A120:4080 A024:177 A277:53360 A200:13600 A036:400 A110:3400 A006:11 A240:16300 A220:13600 A100:3400 A060:1100 A048:708
爬电距离（单位：mm）	3.2	3.2
电气距离（单位：mm）	1.6	1.6
绝缘电阻（单位：MΩ）	500	500
最大额定切换电流（触点负载（额定））（AC）（单位：A）	10	10
最大额定切换电流（触点负载（额定））（DC）（单位：A）	10	10
最大切换电压（AC）（单位：V）	250	250
最大切换电压（DC）（单位：V）	30	30
温度范围（最低）（单位：℃）	-40	-40
温度范围（最高）（单位：℃）	70	70
长（单位：mm）	28	28
宽（单位：mm）	21.5	21.5
高（单位：mm）	35	35
机械耐久性（单位：次）	10000000(更多细节请参阅样本)	10000000(更多细节请参阅样本)
电耐久性（单位：次）	100000(更多细节请参阅样本)	100000(更多细节请参阅样本)
触点间隙	≥0.45	≥0.45
产品描述	大功率继电器	大功率继电器
产品应用领域	工业控制、家用电器、加工设备	工业控制、家用电器、加工设备
产品应用场合	控制盘、电源、成型机、焊接设备、自动贩卖机、通信设备、防灾设备、复印机、测量仪器、娱乐机器	控制盘、电源、成型机、焊接设备、自动贩卖机、通信设备、防灾设备、复印机、测量仪器、娱乐机器
重量（g）	≤37	≤37
体积	35×28×21.5	35×28×21.5
产品认证	UL、TUV、CQC	UL、TUV、CQC
产品认证号	UL:E133481，TUV:R50154518，CQC:CQC09002030028	UL:E133481，TUV:R50154518，CQC:CQC09002030029
