宏发继电器

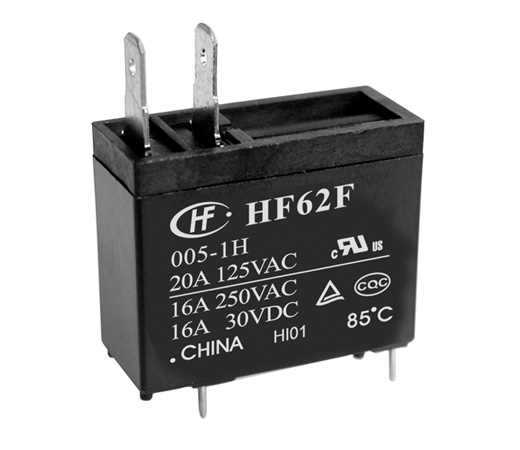

型号：HF62F
浏览次数：753
HF62F 功率继电器
产品特性 产品规格书：
● 可用于微波炉等产品
● 20A触点切换能力
● 线圈与触点间介质耐压5kV
● 线圈与触点间抗浪涌电压10kV
● 爬电距离为8mm
● 高度为24.2mm
● UL绝缘等级：F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(29.0 x 12.6 x 24.2) mm
产品应用
家电
| 继电器产品型号 | HF62F |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 24, 5, 6, 18, 12, 9, 48 |
| 触点形式 | 一组常开 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式, 印制板和快连接式（标准型） |
| 安装形式/安装脚位 | PCB安装, PCB和QC安装 |
| 封装形式 | 防焊剂型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级/线圈绝缘等级 | B级, F级 |
| 包装形式 | 吸塑片 |
| 负载电压（单位：V） | 250VAC/30VDC |
| 额定线圈功率（功耗）（数值）（单位：W） | 0.54 |
| 介质耐压（线圈与触点间）（单位：V） | 5000 |
| 动作时间（单位：ms） | ≤20 |
| 释放时间（单位：ms） | ≤10 |
| 线圈电阻（单位：Ω） |
005:47 006:68 009:155 012:270 018:620 024:1100 048:4400 |
| 爬电距离（单位：mm） | 9 |
| 电气距离（单位：mm） | 9 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 16 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 16 |
| 最大切换电压（AC）（单位：V） | 250 |
| 最大切换电压（DC）（单位：V） | 30 |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 29 |
| 宽（单位：mm） | 12.6 |
| 高（单位：mm） | 24.2 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 100000 |
| 触点间隙 | ≥0.4 |
| 产品描述 | 拍合式电磁继电器 |
| 产品应用领域 | 家电 |
| 重量（g） | 约15 |
| 体积 | 29×12.6×24.2 |
| 产品认证 | CQC，UL，TUV |
| 产品认证号 | CQC CQC09002028470，UL E133481，TUV R50147086 |
