宏发继电器
型号：HF78F
浏览次数：673

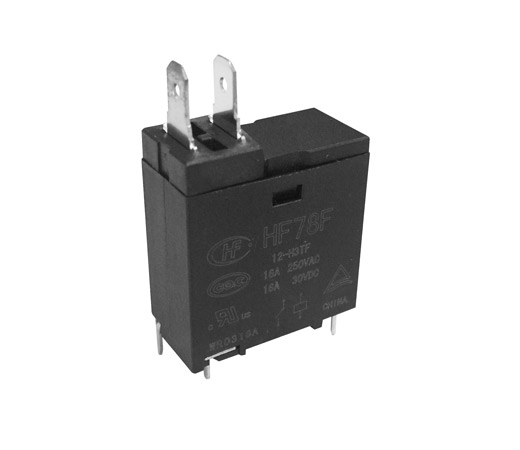

HF78F 功率继电器
产品特性 产品规格书：
● 可用于微波炉等产品
● 20A触点切换能力
● 线圈与触点间介质耐压4.0KV
● 高度为28.5mm
● 环保产品 (符合RoHS)
● 外形尺寸：(25.5 × 12.5×28.5) mm
产品应用
家用电器

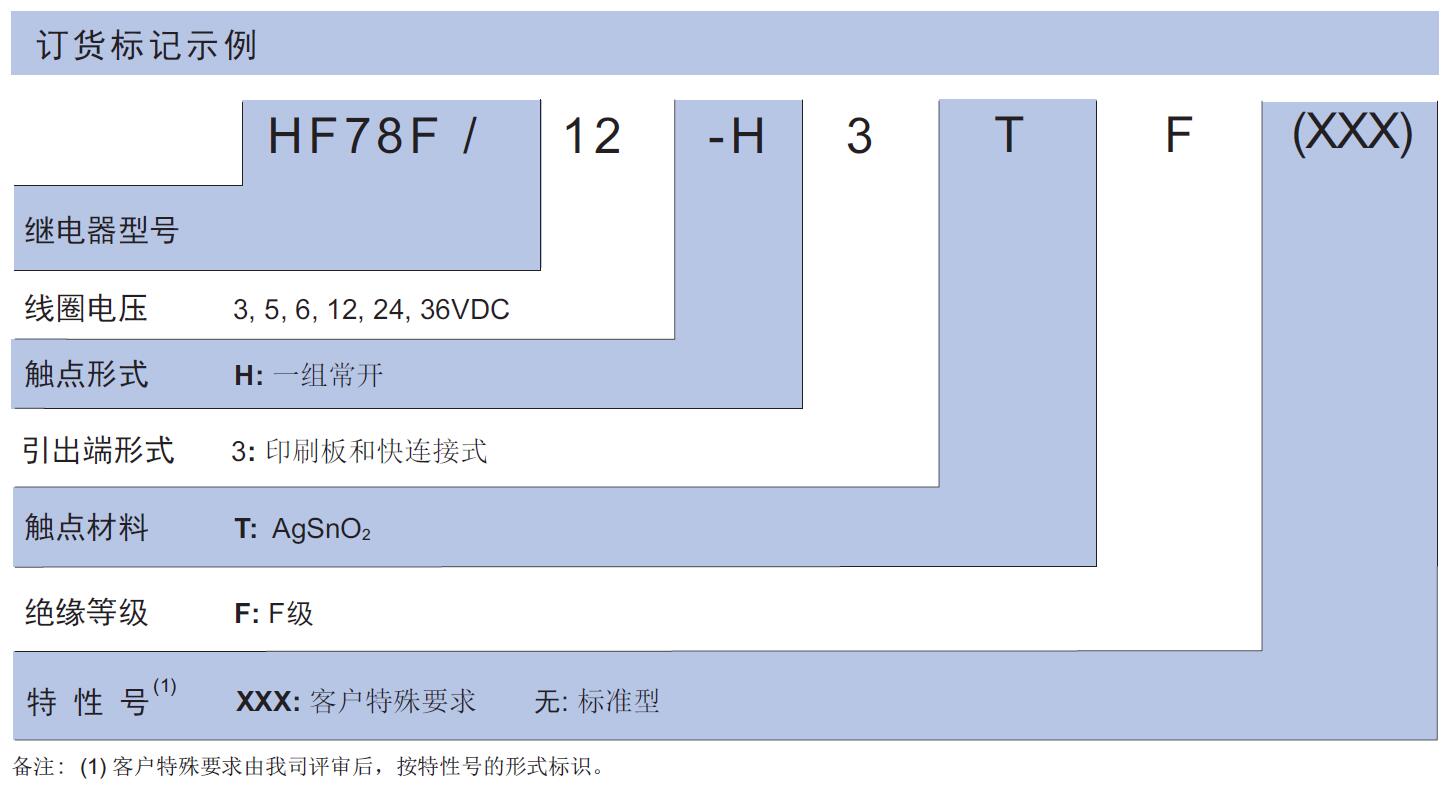

| 产品型号 | HF78F | |
| 线圈电压类型 | DC | |
| 线圈额定电压 | 11, 12, 3, 24, 36, 6, 5 | |
| 触点形式 | 一组常开 | |
| 触点数 | 单触点 | |
| 引出端方式 | 印制板和快连接式 | |
| 安装形式 | PCB安装 | |
| 封装方式 | 非塑封型 | |
| 引出端结构形式 | 单引出脚3.5mm间距 | |
| 线圈功耗 | 标准型 | |
| 线圈特征 | 单稳态 | |
| 触点材料 | AgSnO2, AgCdO | |
| 绝缘等级 | F 级 | |
| 包装方式 | 吸塑包装 | |
| 额定电压（V） | 250Va.c. | |
| 额定线圈功率（W） | 0.54 | |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000VAC 1min | |
| 动作时间（ms） | ≤15 | |
| 释放时间（ms） | ≤5 | |
| 线圈电阻（Ω） |
003:17.2×（1±10%） 005:47.7×（1±10%） 006:68.8×（1±10%） 011:231×（1±10%） 012:270×（1±10%） 024:1100×（1±10%） 036:2475×（1±10%） |
|
| 爬电距离（mm） | ≥8 | |
| 电气距离（mm） | 3.6 | |
| 绝缘电阻（MΩ） | 1200 | |
| 最大额定切换电流（阻性）（A） | 20 | |
| 最大切换电压（VAC） | 277 | |
| 最大切换电压（VDC） | 32 | |
| 温度范围（最低）（℃） | -40 | |
| 温度范围（最高）（℃） | 85 | |
| 长（mm） | 25.5 | |
| 宽（mm） | 12.5 | |
| 高（mm） | 28.5 | |
| 机械耐久性（次） | 10000000 | |
| 电耐久性（次） | 100000 | |
| IEC60335-1认证 | 符合 | |
| 触点间隙 | ≥0.5 | |
| 产品描述 | 拍合式电磁继电器 | |
| 应用领域 | 家用电器 | |
| 典型应用 | 家用电器 | |
| 重量（g） | 约16 | |
| 体积（mm3） | 25.5×12.5×28.5 | |
| 产品认证 | TüV,UL,CQC | |
| 产品认证号 | TüV R50375929,UL E133481,CQC CQC17002171481 |
