宏发继电器
型号：HF49FD
浏览次数：1493

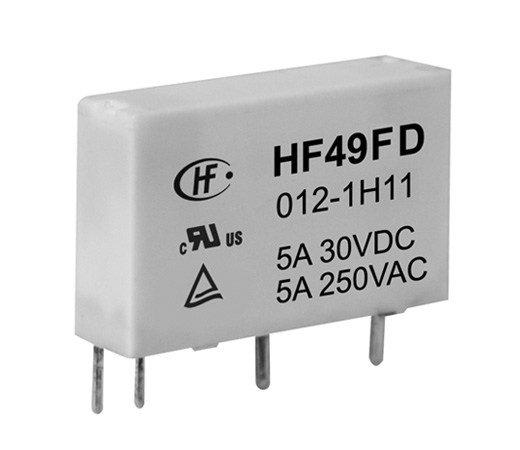

HF49FD 功率继电器
产品特性 产品规格书：
● 5A触点切换能力
● 触点和线圈间介质电压3kV
●小型(宽5mm，高12.5mm)
● 功耗仅为0.12W
● 满足IEC61131-2 加强绝缘要求
● 爬电距离、空气距离大于3.5mm
● 配有多种插座可供选择
● UL绝缘等级：F级绝缘等级可供选择
● 环保产品 (符合RoHS) ● 外形尺寸：(20.0 x 5.0 x 12.5) mm
产品应用
家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域

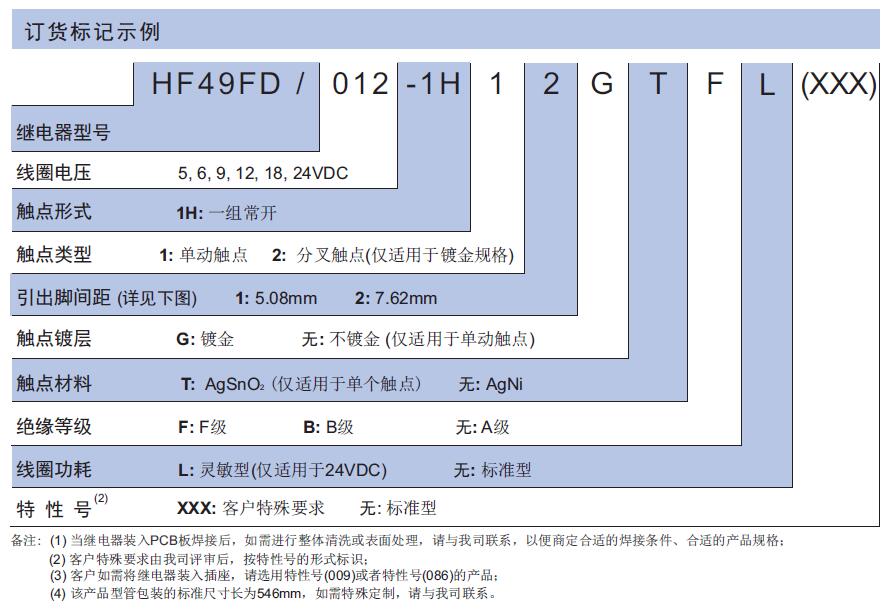

| 产品型号 | HF49FD |
| 线圈电压类型 | DC |
| 线圈额定电压 | 24, 5, 6, 12, 9, 18 |
| 触点形式 | 一组常开 |
| 触点数 | 单触点, 分叉触点(仅适用于镀金规格） |
| 引出端方式 | PCB引出脚 |
| 安装形式 | 安装形式 |
| 封装方式 | 塑封型 |
| 引出端结构形式 | 5.02mm, 7.62mm |
| 线圈功耗 | 标准型, 灵敏型（仅适用于24VDC) |
| 线圈特征 | 线圈特征 |
| 触点材料 | AgNi, AgSnO2(仅适用于单触点) |
| 绝缘等级 | B级, A级, F级 |
| 触点镀层 | 不镀金, 镀金 |
| 包装方式 | 型管 |
| 额定电压（V） | 250V.a.c |
| 额定线圈功率（W） |
约0.12 约0.18(24VDC常规品） |
| 介质耐压（线圈与触点间）(VAC 1min) | 3000VAC 1min |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） |
005:208×（1±10%）Ω 006:300×（1±10%）Ω 009:675×（1±10%）Ω 012:1200×（1±10%）Ω 018:2700×（1±10%）Ω 024:3200×（1±15%）Ω 024:4800×（1±15%）Ω |
| 爬电距离（mm） | 4.2 |
| 电气距离（mm） | 3.5 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 5A |
| 最大切换电压（VAC） | 250VAC |
| 最大切换电压（VDC） | 30VDC |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 20 |
| 宽（mm） | 5.0 |
| 高（mm） | 12.5 |
| 机械耐久性（次） | 20000000 |
| 电耐久性（次） | 50000(更多细节请参阅样本) |
| 防爆认证 | UL |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量（g） | 约3 |
| 体积（mm3） | 20.0×5.0×12.5 |
| 产品认证 | TUV,VDE,UL,CQC |
| 产品认证号 | TUV R50149334, VDE 40033644, UL E133481,CQC 17002175722 CQC 10002049162 |
