宏发继电器
型号：HF8
浏览次数：1346

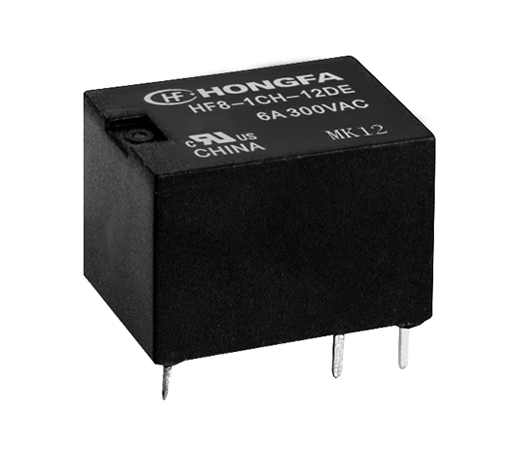

HF8 功率继电器
产品特性 产品规格书：
● 4000V抗浪涌电压(线圈与触点间)
● 标准印制板引出脚
● 具有一组常开、一组转换触点形式
● UL绝缘等级：F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(21.3 x 16.2 x 14.4) mm
产品应用
智能家居、温控器等领域
| 产品型号 | HF8 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 24, 48 , 12, 6, 18, 9, 3, 5 |
| 触点形式 | 一组常开, 一组转换 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 塑封型, 防焊剂型 |
| 引出端结构形式 | 中等负载（6A）, 一般负载（3A/2A） |
| 线圈功耗 | 标准型, 灵敏型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgNi |
| 绝缘等级 | F级, A级(有VDE认证), B级 |
| 触点镀层 | 无镀层 |
| 包装方式 | 型管或纸盒 |
| 额定电压（V） | 250V.a.c |
| 额定线圈功率（W） | 需要分别填写 |
| 介质耐压（线圈与触点间）(VAC 1min) | 2000VAC 1min |
| 动作时间（ms） | ≤6 |
| 释放时间（ms） | ≤3 |
| 线圈电阻（Ω） | 需要分别填写 |
| 爬电距离（mm） | 3.2 |
| 电气距离（mm） | 1.6 |
| 绝缘电阻（MΩ） | 100 |
| 最大额定切换电流（阻性）（A） | 6 |
| 最大额定切换电流（阻性）（A） | 6 |
| 最大切换电压（VAC） | 300VAC |
| 最大切换电压（VDC） | 30VDC |
| 温度范围（最低）（℃） | -55 |
| 温度范围（最高）（℃） | 90 |
| 长（mm） | 21.3 |
| 宽（mm） | 16.2 |
| 高（mm） | 14.4 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 智能家居、温控器等领域 |
| 重量（g） | 约11 |
| 体积（mm3） | 21.3×16.2×14.4 |
| 产品认证 | UL |
| 产品认证号 | UL E44211 |
