宏发继电器
型号：HF32F
浏览次数：668

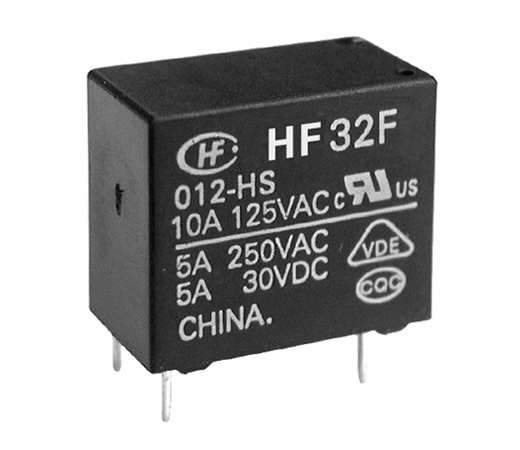

HF32F 功率继电器
产品特性 产品规格书：
● 10A触点切换能力
● 具有一组常开、一组转换触点形式
● 标准印制板引出脚
● 塑封型和防焊剂型
● UL级绝缘等级: F级
● 可提供满足IEC60335-1标准产品
● 环保产品 (符合RoHS)
● 外形尺寸：(18.4 x 10.2 x 15.3) mm
产品应用
家用电器
| 继电器产品型号 | HF32F |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 12, 3, 48, 24, 9, 18, 5, 6 |
| 触点形式 | 一组常开, 一组转换 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 防焊剂型, 塑封型 |
| 线圈功率/线圈功耗 | 标准型, 灵敏型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgCdO |
| 绝缘等级/线圈绝缘等级 | B级, F级 |
| 触点镀层代号/镀层代号/触点镀层 | 无镀层 |
| 包装形式 | 型管或纸盒 |
| 负载电压（单位：V） | 250V.a.c |
| 额定线圈功率（功耗）（数值）（单位：W） | 需要分别填写 |
| 介质耐压（线圈与触点间）（单位：V） | 2500VAC 1min |
| 动作时间（单位：ms） | ≤8 |
| 释放时间（单位：ms） | ≤5 |
| 线圈电阻（单位：Ω） | 需要分别填写 |
| 爬电距离（单位：mm） | 3.2 |
| 电气距离（单位：mm） | 3.1 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 10 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 5 |
| 最大切换电压（AC）（单位：V） | 250VAC |
| 最大切换电压（DC）（单位：V） | 30VDC |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 70 |
| 长（单位：mm） | 18.4 |
| 宽（单位：mm） | 10.2 |
| 高（单位：mm） | 15.5 |
| 机械耐久性（单位：次） | 5000000 |
| 电耐久性（单位：次） | 100000 |
| IEC60335-1认证 | 符合 |
| 产品描述 | 推杆式电磁继电器 |
| 产品应用领域 | 家用电器 |
| 重量（g） | 约6 |
| 体积 | 18.4×10.2×15.5 |
| 产品认证 | VDE,UL，CQC |
| 产品认证号 | VDE 40012204,UL E134517,CQC12002076528 |
