宏发继电器
型号：HF171F
浏览次数：748

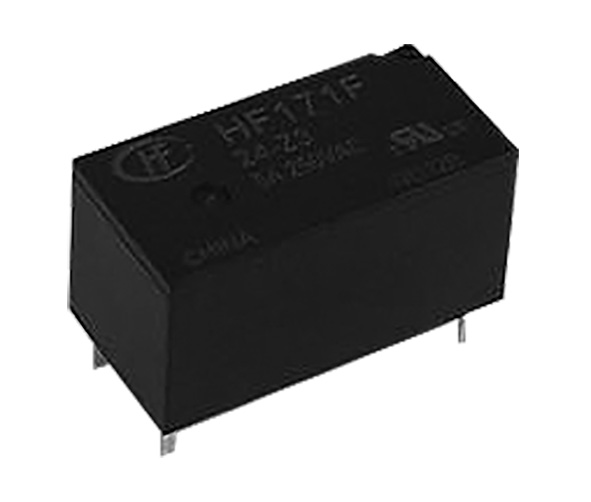

HF171F 功率继电器
产品特性 产品规格书：
● 8A触点切换能力
● 具有一组常开，一组转换触点形式
● 爬电距离空气距离≥6mm
● 触点与线圈间介质耐压为5000V
● UL 绝缘等级：F级
● 外形尺寸: 20mm x 10mm x 10.6mm
产品应用
家用电器、智能家居、工业及办公自动化控制等领域
| 继电器产品型号 | HF171F |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 36, 24, 6, 18, 3, 48, 5, 9, 12 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 防焊剂型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgNi |
| 绝缘等级/线圈绝缘等级 | F级 |
| 包装形式 | 吸塑盘 |
| 负载电压（单位：V） | 250VAC |
| 额定线圈功率（功耗）（数值）（单位：W） | 约0.2 |
| 介质耐压（线圈与触点间）（单位：V） | 5000VAC 1min |
| 动作时间（单位：ms） | ≤8 |
| 释放时间（单位：ms） | ≤8 |
| 线圈电阻（单位：Ω） |
3:45×（1±10%）Ω 5:125×（1±10%）Ω 6:180×（1±10%）Ω 9:400×（1±10%）Ω 12:720×（1±10%）Ω 18:1600×（1±10%）Ω 24:2880×（1±10%）Ω 36:6480×（1±10%）Ω 48:11520×（1±10%）Ω |
| 爬电距离（单位：mm） | 5.5 |
| 电气距离（单位：mm） | 5.5 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 5A |
| 最大切换电压（AC）（单位：V） | 277VAC |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 20 |
| 宽（单位：mm） | 10 |
| 高（单位：mm） | 10.6 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 产品描述 | 拍合式电磁继电器 |
| 产品应用领域 | 家用电器、智能家居、工业及办公自动化控制等领域 |
| 重量（g） | 约5 |
| 体积 | 20×10×10.6 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 40048577,UL E133481,CQC CQC17002177419 |
