宏发继电器

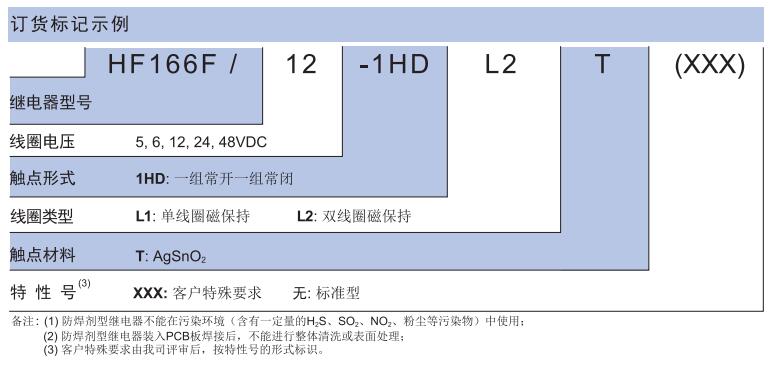

型号：HF166F
浏览次数：1332
HF166F 功率继电器
产品特性 产品规格书：
● 磁保持继电器
● 4mm触点间隙
● 25A触点切换能力
● 线圈与触点间介质耐压5kV
● 线圈触点间爬电距离大于10mm
● 可提供符合IEC60335-1标准产品
● UL绝缘等级：F级
● 具有一组常开一组常闭触点形式，可用于电源切换
● 防焊剂型封装方式
● 外形尺寸：(50.0 x 27.0 x 20.0) mm
产品应用
UPS电源等
| 产品型号 | HF166F |
| 线圈电压类型 | DC |
| 线圈额定电压 | 6, 5, 48, 24, 12 |
| 触点形式 | 一组常开和一组常闭 |
| 触点数 | 双触点 |
| 引出端方式 | 印制板式 |
| 封装方式 | 防焊剂型 |
| 引出端结构形式 | 印制板式 |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单线圈磁保持, 双线圈磁保持 |
| 触点材料 | AgSnO2 |
| 绝缘等级 | F级 |
| 包装方式 | 吸塑片 |
| 额定电压（V） | 277VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 单线圈:1.2W；双线圈:2.4W |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000 |
| 动作时间（ms） | ≤25 |
| 释放时间（ms） | ≤25 |
| 线圈电阻（Ω） | 单线圈:5:20.8；6:30；12:120；24:480；48:1920；双线圈:5:10.4；6:15；12:60；24:240；48:960 |
| 爬电距离（mm） | 9.4 |
| 电气距离（mm） | 6.3 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 25 |
| 最大切换电压（VAC） | 277 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | +85 |
| 长（mm） | 50 |
| 宽（mm） | 27 |
| 高（mm） | 20 |
| 机械耐久性（次） | 1000000 |
| 电耐久性（次） | 30000 |
| 触点间隙 | 2.0 |
| 产品描述 | 小型大功率磁保持继电器 |
| 应用领域 | UPS电源等 |
| 重量（g） | 约45 |
| 体积（mm3） | 50×27×20 |
| 产品认证 | UL,TUV, |
| 产品认证号 | UL:E133481,TUV:R 50280244 |
