宏发继电器
型号：HF116F-80
浏览次数：740

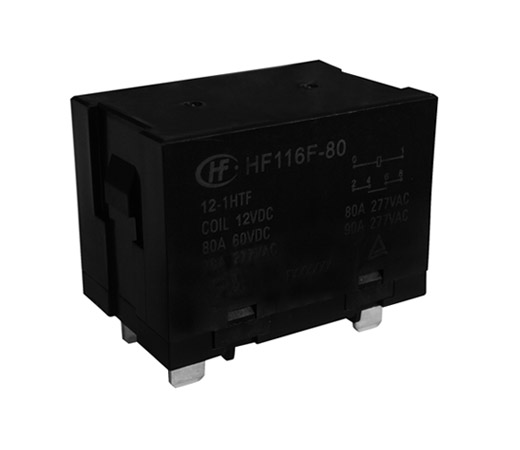

HF116F-80 功率继电器
产品特性 产品规格书：
· 80A触点切换能力
· 可用于太阳能光伏发电用逆变器
· 可用于UPS
· 触点间隙3mm
· 线圈与触点间介质耐压4kV
· 可提供符合ICE60335-1标准产品
· F级绝缘等级
· 环保产品 (符合RoHS)
产品应用
光伏逆变器,UPS电源，充电桩等
| 产品型号 | HF116F-80 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 48, 3, 9, 24, 12, 6 |
| 触点形式 | 1H |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 封装方式 | 防焊剂型 |
| 引出端结构形式 | 印制板式 |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgSnO2 |
| 绝缘等级 | F级 |
| 包装方式 | 吸塑片 |
| 额定电压（V） | 277VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 约3.2 |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000 |
| 动作时间（ms） | ≤30 |
| 释放时间（ms） | ≤30 |
| 线圈电阻（Ω） | 3:2.8；6:11.3；9:25；12:45；24:180；48:720 |
| 爬电距离（mm） | 8.0 |
| 电气距离（mm） | 8.0 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 80 |
| 最大额定切换电流（阻性）（A） | 80 |
| 最大切换电压（VAC） | 277 |
| 最大切换电压（VDC） | 60 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | +85 |
| 长（mm） | 50.5 |
| 宽（mm） | 32.9 |
| 高（mm） | 36.0 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 10000 |
| 触点间隙 | 3.0 |
| 产品描述 | 小型大功率继电器 |
| 应用领域 | 光伏逆变器,UPS电源，充电桩等 |
| 重量（g） | 约120 |
| 体积（mm3） | 50.5×32.9×36.0 |
| 产品认证 | UL,TUV,CQC |
| 产品认证号 | UL:E134517,TUV:R 50154722,CQC:CQC09002031231 |
