宏发继电器
型号：HF115FK
浏览次数：1346
HF115FK 功率继电器
产品特性 产品规格书：
· 16A触点切换能力
· 高度为15.7mm
· 线圈与触点间介质耐压5kV
· 爬电距离为10mm
· 可提供符合IEC60335-1标准产品
· 配有多种插座可供选择
· UL绝缘等级：F级
· 环保产品 (符合RoHS)
产品应用
家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域

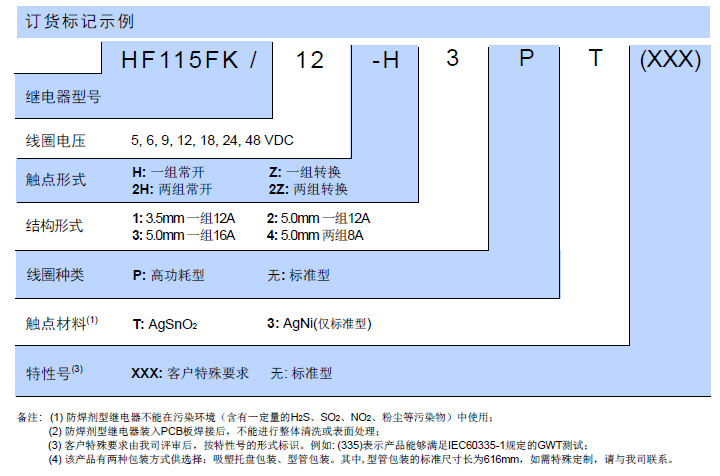

| 产品型号 | HF115FK |
| 线圈电压类型 | DC |
| 线圈额定电压 | 18, 24, 6, 5, 9, 48, 12 |
| 触点形式 | 两组转换, 一组常开, 一组转换, 两组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 非塑封型 |
| 引出端结构形式 | 5.0mm 两组8A, 3.5mm 一组12A, 5.0mm一组16A, 5.0mm 一组12A |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级 | |
| 并联元件 | / |
| 面板结构 | / |
| 触点镀层 | |
| 特殊要求 | |
| 极性特点 | / |
| 包装方式 | 型管或吸塑盘 |
| 额定电压（V） | 250V.a.c |
| 辅助触点形式 | / |
| 线圈引出端方式 | PCB |
| 外壳结构 | / |
| 底座结构 | / |
| 额定线圈功率（W） | 约0.4 |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000VAC 1min |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） |
5:62×（1±10%）Ω 6:90×（1±10%）Ω 9:202×（1±10%）Ω 12:360×（1±10%）Ω 18:810×（1±10%）Ω 24:1440×（1±10%）Ω 48:5760×（1±15%）Ω |
| 爬电距离（mm） | 10 |
| 电气距离（mm） | 10 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） |
1H:12A/16A 1Z:12A/16A 2H:8A 2Z:8A |
| 最大切换电压（VAC） | 400 |
| 最大切换电压（VDC） | 300 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 29.0 |
| 宽（mm） | 12.7 |
| 高（mm） | 15.7 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 50000(更多细节请参阅样本) |
| IEC60335-1认证 | 不符合 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 典型应用 | / |
| 重量（g） | 约13 |
| 体积（mm3） | 29.0×12.7×15.7 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 116934,UL E134517,CQC CQC17002176308 |
