宏发继电器
型号：HF170F
浏览次数：1079
HF170F 功率继电器
产品特性 产品规格书：
· 两组35A触点切换能力
· 可用于太阳能光伏发电用逆变器
· 触点间隙3.6mm
· 整机施加线圈保持电压
· F级绝缘等级 · 环保产品 (符合RoHS)
· 外形尺寸：36.0mm x 30.0mm x 40.0mm
产品应用
光伏逆变器,UPS电源，充电桩等

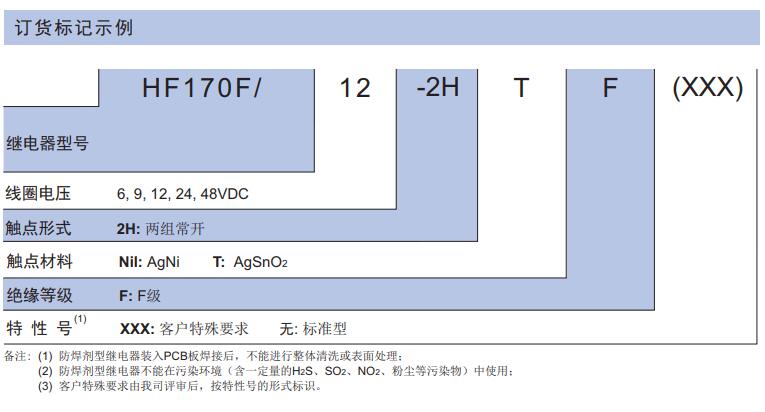

| 产品型号 | HF170F |
| 线圈电压类型 | DC |
| 线圈额定电压 | 6, 9, 24, 12, 48 |
| 触点形式 | 两组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 封装方式 | 防焊剂型 |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgSnO2 |
| 绝缘等级 | F级 |
| 包装方式 | 吸塑片 |
| 额定电压（V） | 277 |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 标准型:约1.88W |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000 |
| 动作时间（ms） | ≤30 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） | 标准型:6:19.1；9:43.1；12:76.6；24:306.4；48:1225.5 |
| 爬电距离（mm） | 9.5 |
| 电气距离（mm） | 8.0 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 35 |
| 最大额定切换电流（阻性）（A） | 35 |
| 最大切换电压（VAC） | 480 |
| 最大切换电压（VDC） | 60 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 36 |
| 宽（mm） | 30 |
| 高（mm） | 40 |
| 机械耐久性（次） | 1000000 |
| 电耐久性（次） | 30000 |
| 触点间隙 | 3.6 |
| 产品描述 | 太阳能继电器 |
| 应用领域 | 光伏逆变器,UPS电源，充电桩等 |
| 重量（g） | 约66 |
| 体积（mm3） | 36×30×40 |
| 产品认证 | UL,TUV,CQC |
| 产品认证号 | UL:E133481,TUV:R 50384178,CQC:CQC17002175164 |
