宏发继电器
型号：HF165FD-G
浏览次数：1698
HF165FD-G 功率继电器
产品特性 产品规格书：
● 40A 触点切换能力
● 线圈与触点间介质耐压4kV
● 爬电距离5.5mm
● 塑封型和防焊剂型可供选择
● 可提供符合IEC60335-1标准产品
● UL绝缘等级：F级
● 环保产品 (符合RoHS)
● 外形尺寸：(32.2 x 27.5 x 20.4) mm
产品应用
家用电器等领域

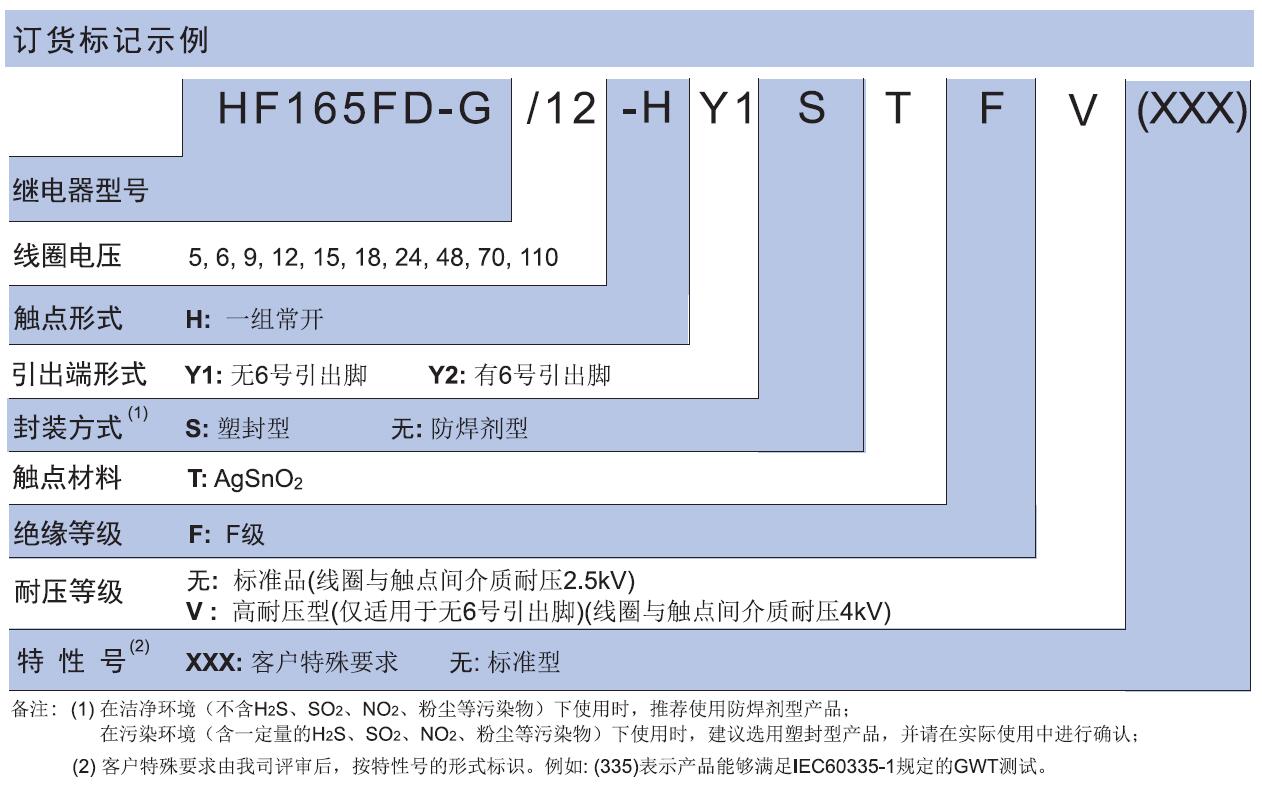

| 产品型号 | HF165FD-G |
| 线圈电压类型 | DC |
| 线圈额定电压 | 15, 12, 6, 5, 48, 9, 18, 110, 24, 70 |
| 触点形式 | 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | 无6号脚, 带6号脚 |
| 封装方式 | 防焊剂型, 塑封型 |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级 | F级 |
| 特殊要求 | 触点线圈间耐压2500, 触点线圈间耐压4000 |
| 包装方式 | 吸塑片 |
| 额定电压（V） | 250VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 约0.9 W |
| 介质耐压（线圈与触点间）(VAC 1min) |
V:4000 VAC 1min Nil:2500 VAC 1 min |
| 动作时间（ms） | ≤15 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） | 5:27；6:40；9:97；12:155；15:256；18:380；24:660；48:2560；70:5500；110:13450 |
| 爬电距离（mm） | 5.5 |
| 电气距离（mm） | 4.5 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 40 |
| 最大切换电压（VAC） | 250 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 32.2 |
| 宽（mm） | 27.5 |
| 高（mm） | 20.4 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 10000 |
| 触点间隙 | 0.5 |
| 产品描述 | 小型大功率继电器 |
| 应用领域 | 家用电器等领域 |
| 重量（g） | 约25 |
| 体积（mm3） | 32.2×27.5×20.4 |
| 产品认证 | UL,VDE,CQC |
| 产品认证号 | UL:E134517,VDE:40043143,CQC:CQC15002130956 |
