宏发继电器
型号：HF41F
浏览次数：1413

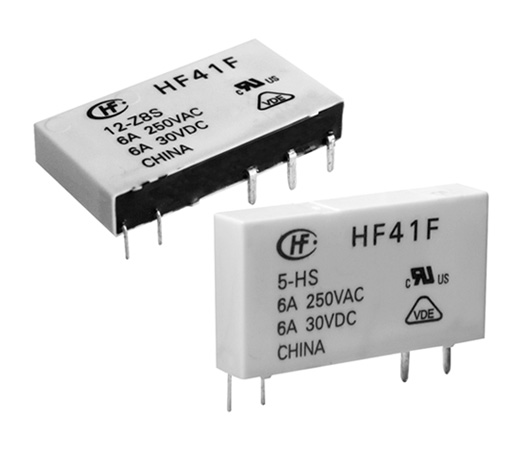

HF41F 功率继电器
产品特性 产品规格书：
● 薄型(宽5mm)
● 6A触点切换能力
● 线圈与触点间介质电压4kV
● 线圈与触点间抗浪涌电压6kV
● 满足VDE0700/0631加强绝缘要求
● 功耗约为0.17W
● 配有插座可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(28.0 x 5.0 x 15.0)mm
产品应用
家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
| 产品型号 | HF41F |
| 线圈电压类型 | DC |
| 线圈额定电压 | 9, 48, 5, 60, 24, 6, 12, 18 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | PCB引出脚 |
| 安装形式 | 水平安装, 垂直安装 |
| 封装方式 | 防焊剂型, 塑封型 |
| 线圈特征 | 单稳态继电器 |
| 触点材料 | AgNi, AgSnO2 |
| 绝缘等级 | F级 |
| 触点镀层 | 镀金, 不镀金 |
| 包装方式 | 型管 |
| 额定电压（V） | 250V.a.c |
| 额定线圈功率（W） |
约0.17（＜48VDC） 约0.21(48VDC 60VDC） |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000VAC 1min |
| 动作时间（ms） | ≤8(at Normal volt） |
| 释放时间（ms） | ≤4(at Normal volt） |
| 线圈电阻（Ω） |
005:208×（1±10%）Ω 006:300×（1±10%）Ω 009:675×（1±10%）Ω 012:1200×（1±10%）Ω 018:2700×（1±10%）Ω 024:3200×（1±15%）Ω 024:4800×（1±15%）Ω |
| 爬电距离（mm） | 8 |
| 电气距离（mm） | 5 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 6A |
| 最大切换电压（VAC） | 250VAC |
| 最大切换电压（VDC） | 30VDC |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 28 |
| 宽（mm） | 5.0 |
| 高（mm） | 15 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 30000(更多细节请参阅样本) |
| 防爆认证 | UL |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量（g） | 约5 |
| 体积（mm3） | 28.0×5.0×15.0 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 40020043, UL E133481,CQC 17002175724 CQC 09002035072 |
