宏发继电器
型号：HF42F
浏览次数：1603

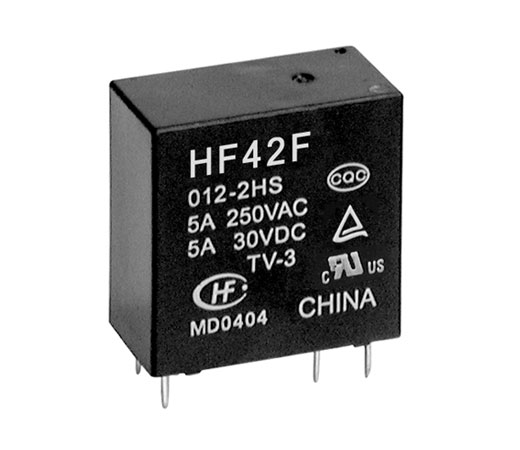

HF42F 功率继电器
产品特性 产品规格书：
● 5A触点切换力
● 通过TV-3 125VAC的UL认证
● 具有两组常开触点形式
● 塑封型和防焊剂型可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(24.4 x 12.8 x 24.8) mm
产品应用
音响领域
| 产品型号 | HF42F |
| 线圈电压类型 | DC |
| 线圈额定电压 | 24, 6, 9, 5, 18, 48, 12 |
| 触点形式 | 二组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 塑封型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgCdO |
| 绝缘等级 | A级 |
| 包装方式 | 纸盒 |
| 额定电压（V） | 250VAC |
| 额定线圈功率（W） | 约0.53W |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000VAC 1min |
| 动作时间（ms） | ≤15 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） |
005:47×（1±10%） 006:68×（1±10%） 009:155×（1±10%） 012:270×（1±10%） 018:620×（1±10%） 024:1080 048:4400×（1±10%） |
| 爬电距离（mm） | 6.5 |
| 电气距离（mm） | 5 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 5 |
| 最大额定切换电流（阻性）（A） | 5 |
| 最大切换电压（VAC） | 250 |
| 最大切换电压（VDC） | 30 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | +70 |
| 长（mm） | 24.4 |
| 宽（mm） | 12.8 |
| 高（mm） | 24.8 |
| 机械耐久性（次） | 1000000 |
| 电耐久性（次） | 50000 |
| IEC60335-1认证 | 不符合 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 音响领域 |
| 重量（g） | 约14.5 |
| 体积（mm3） | 24.4×12.8×24.8 |
| 产品认证 | UL,TUV,CQC |
| 产品认证号 | UL:E133481,TUV:R50278397,CQC:CQC16002159853 |
