宏发继电器
型号：HF92F
浏览次数：1275

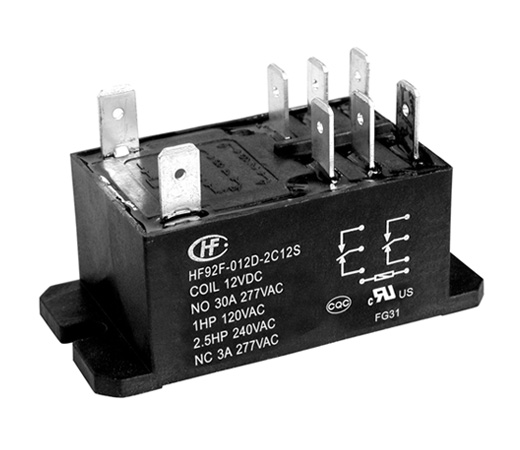

HF92F 功率继电器
产品特性 产品规格书：
● 30A触点切换能力
● 触点与线圈间耐压为4kV，爬电距离为8mm
● 具有两组常开、两组转换触点形式
● 具有印制板式和面板式两种安装形式
● 塑封型和防尘罩型可供选择
● UL绝缘等级：F级
● 环保产品(符合RoHS)
● 外形尺寸：(52.0 x 33.7 x 26.7) mm
产品应用
家用电器等领域
| 产品型号 | HF92F | HF92F |
| 线圈电压类型 | DC | AC |
| 线圈额定电压 | 005D, 110D, 012D, 024D, 048D, 006D | 240A, 120A, 208A, 277A |
| 触点形式 | 二组常开, 二组转换 | 二组转换, 二组常开 |
| 触点数 | 单触点 | 单触点 |
| 引出端方式 | 印制板式, 快连接式, 快连接式 | 印制板, 快连接, 快连接 |
| 封装方式 | 塑封型, 防焊剂型 | 防焊剂型, 塑封型 |
| 引出端结构形式 | 快连接, 印制板, 快连接 | |
| 线圈特征 | 单稳态 | 单稳态 |
| 触点材料 | AgSnO2, AgCdO | AgCdO, AgSnO2 |
| 绝缘等级 | F级 | F级 |
| 包装方式 | 吸塑盒 | 吸塑盒 |
| 额定电压（V） | 277VAC | 277VAC |
| 线圈引出端方式 | 快连接式, 印制板式, | 印制板式, , 快连接式 |
| 额定线圈功率（W） | 约1.7W | 约4.0W |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000VAC 1min | 4000VAC 1min |
| 动作时间（ms） | ≤25 | ≤25 |
| 释放时间（ms） | ≤25 | ≤25 |
| 线圈电阻（Ω） | 5:15.3；6:22；12:86；24:350；48:1390；110:7255 | 120A:950；208A:2841；220A6:2870；240A:3800；277A:5485 |
| 爬电距离（mm） | 12.5 | 12.5 |
| 电气距离（mm） | 9.7 | 9.7 |
| 绝缘电阻（MΩ） | 1000 | 1000 |
| 最大额定切换电流（阻性）（A） | NO:30/NC:3 | NO:30/NC:3 |
| 最大额定切换电流（阻性）（A） | NO:30/NC:3 | NO:30/NC:3 |
| 最大切换电压（VAC） | 277 | 277 |
| 最大切换电压（VDC） | 30 | 30 |
| 温度范围（最低）（℃） | -40 | -40 |
| 温度范围（最高）（℃） | +85 | +65 |
| 长（mm） | 52 | 52 |
| 宽（mm） | 33.7 | 33.7 |
| 高（mm） | 26.7 | 26.7 |
| 机械耐久性（次） | 10000000 | 10000000 |
| 电耐久性（次） | 100000 | 100000 |
| 触点间隙 | 0.35 | 0.35 |
| 产品描述 | 小型大功率继电器 | 小型大功率继电器 |
| 应用领域 | 家用电器等领域 | 家用电器等领域 |
| 重量（g） | 约86 | 约86 |
| 体积（mm3） | 52×33.7×26.7 | 52×33.7×26.7 |
| 产品认证 | UL,VDE,CQC | UL,VDE,CQC |
| 产品认证号 | UL:E134517,VDE:40016109,CQC:CQC09002037814 | UL:E134517,VDE:40016109,CQC:CQC09002037814 |
