宏发继电器
型号：HF94F
浏览次数：674

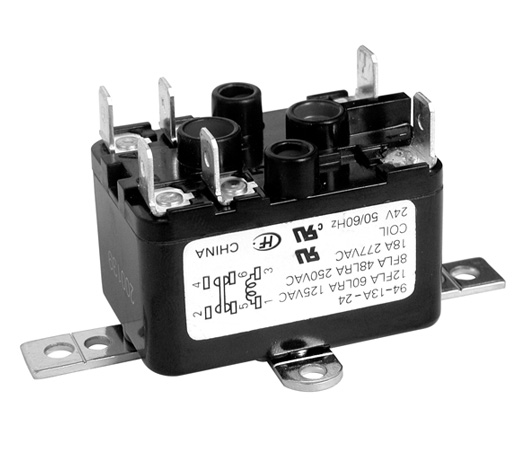

HF94F 功率继电器
产品特性 产品规格书：
● 25A触点切换能力
● 双开断触点
● 多种接线方式
● 多位置安装
● 防尘罩型封装结构
● UL绝缘等级：F级
● 环保产品(符合RoHS)
● 外形尺寸：(47.0 x 32.0 x 28.5) mm
| 产品型号 | HF94F | HF94F |
| 线圈电压类型 | DC | AC |
| 线圈额定电压 | 120, 48, 6, 12, 9, 24 | 277, 120, 48, 24, 6, 12, 240 |
| 触点形式 | 一组常开, 一组常闭, 一组转换, 一组常开+一组常闭 | 一组转换, 一组常开+一组常闭, 一组常开, 一组常闭 |
| 触点数 | 单触点 | 单触点 |
| 引出端方式 | 快连接式 | 快连接式 |
| 安装形式 | 耳式安装，安装距离54.8mm，孔直径Φ3.8mm, 金属支架安装, 耳式安装，安装距离66.7mm，孔直径Φ4.8mm | 耳式安装，安装距离66.7mm，孔直径Φ4.8mm, 耳式安装，安装距离54.8mm，孔直径Φ3.8mm, 金属支架安装 |
| 封装方式 | 防尘罩型 | 防尘罩型 |
| 引出端结构形式 | 快连接式 | 快连接式 |
| 线圈特征 | 单稳态 | 单稳态 |
| 触点材料 | AgCdO, AgCe | AgCe, AgCdO |
| 绝缘等级 | F级 | F级 |
| 额定电压（V） | 277VAC | 277VAC |
| 线圈引出端方式 | 快连接式 | 快连接式 |
| 额定线圈功率（W） | 约2.4W | 约4.0VA |
| 介质耐压（线圈与触点间）(VAC 1min) | 2000 | 2000 |
| 线圈电阻（Ω） | 6:17.5，9:40，12:70，24:280，48:1120，120:7000 | 6:4.8，12:19，24:77，48:280，120:2000，240:7250，277:11000 |
| 绝缘电阻（MΩ） | 500 | 500 |
| 最大额定切换电流（阻性）（A） | 18 | 18 |
| 最大切换电压（VAC） | 277 | 277 |
| 温度范围（最低）（℃） | -40 | -40 |
| 温度范围（最高）（℃） | 65 | 65 |
| 长（mm） | 47.0 | 47.0 |
| 宽（mm） | 32.0 | 32.0 |
| 高（mm） | 28.5 | 28.5 |
| 机械耐久性（次） | 1000000 | 1000000 |
| 电耐久性（次） | 50000 | 50000 |
| 产品描述 | 大功率继电器 | 大功率继电器 |
| 重量（g） | 约85 | 约85 |
| 体积（mm3） | 47.0×32.0×28.5 | 47.0×32.0×28.5 |
| 产品认证 | UL | UL |
| 产品认证号 | UL:E134517 | UL:E134517 |
