宏发继电器
型号：HF115F-A
浏览次数：1307

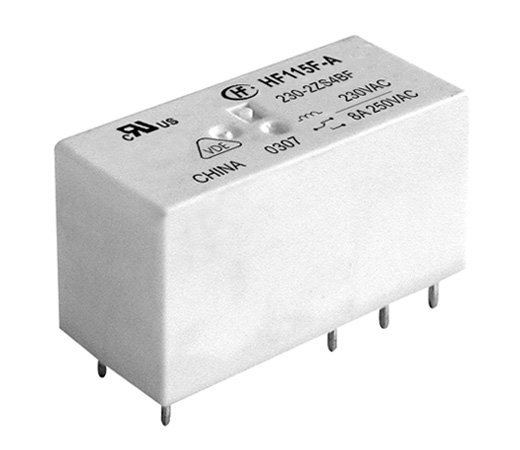

HF115F-A 功率继电器
产品特性 产品规格书：
· 交流型线圈规格
· 16A触点切换能力
· 高度：15.7mm
· 线圈与触点间耐压为5kV，爬电距离为10mm
· 满足VDE0700/0631加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 塑封型和防焊剂型可供选择
· 配有多种插座可供选择
· UL绝缘等级：F级
· 环保产品 (符合RoHS)
产品应用
家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
| 产品型号 | HF115F-A |
| 线圈电压类型 | AC |
| 线圈额定电压 | 230, 24, 115 |
| 触点形式 | 一组常开, 一组常闭, 两组转换, 两组常开, 一组转换, 两组常闭 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 塑封型, 非塑封型 |
| 引出端结构形式 | 4型脚位, 2型脚位, 1型脚位, 3型脚位 |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgNi, AgCdO |
| 绝缘等级 | B级, F级 |
| 触点镀层 | N/A, 镀金 |
| 包装方式 | 型管或吸塑盘 |
| 额定电压（V） | 250VAC |
| 额定线圈功率（W） | 约0.75VA |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000VAC 1min |
| 线圈电阻（Ω） |
024:350×（1±10%）Ω 115:8100×（1±15%）Ω 230:32500×（1±15%）Ω |
| 爬电距离（mm） | 10 |
| 电气距离（mm） | 10 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） |
1H:12/16 1Z:12/16 1D:12/16 2H:8 2Z:8 2D:8 |
| 最大切换电压（VAC） | 440 |
| 最大切换电压（VDC） | 300 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 70 |
| 长（mm） | 29.0 |
| 宽（mm） | 12.7 |
| 高（mm） | 15.7 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 50000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量（g） | 约13.5 |
| 体积（mm3） | 29.0×12.7×15.7 |
| 产品认证 | VDE,UL |
| 产品认证号 | VDE 116934,UL E134517 |
