宏发继电器
型号：HF115F-H
浏览次数：640

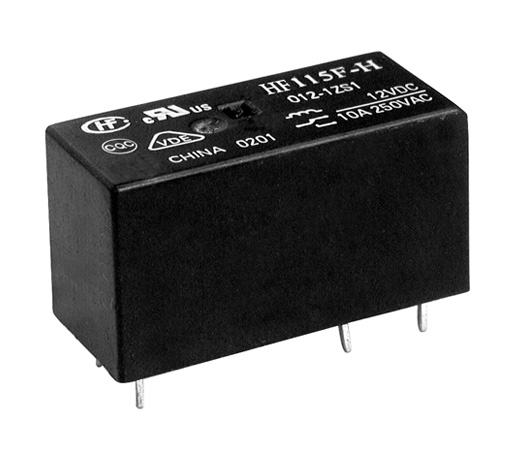

HF115F-H 功率继电器
产品特性 产品规格书：
· 线圈功耗为250mW
· 高度为15.7mm
· 线圈与触点间耐压5kV，爬电距离为10mm
· 满足VDE0700/0631加强绝缘要求
· 可提供符合IEC60335-1标准产品
· 塑封型与防焊剂型可供选择
· 配有多种插座可供选择
· UL绝缘等级：F级绝缘等级可供选择
· 环保产品 (符合RoHS)
产品应用
家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
| 产品型号 | HF115F-H |
| 线圈电压类型 | DC |
| 线圈额定电压 | 12, 9, 24, 18, 48, 60, 5, 6 |
| 触点形式 | 一组常开, 一组转换, 一组常闭 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 非塑封型, 塑封型 |
| 引出端结构形式 | 5.0mm一组 10A, 5.0mm 一组 10A, 3.5mm 一组 10A |
| 线圈功耗 | 灵敏型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgSnO2, AgCdO |
| 绝缘等级 | F级 |
| 触点镀层 | 镀金, 无镀层 |
| 包装方式 | 型管或吸塑盘 |
| 额定电压（V） | 250V.a.c |
| 额定线圈功率（W） | 约0.25 |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000VAC 1min |
| 动作时间（ms） | ≤15 |
| 释放时间（ms） | ≤8 |
| 线圈电阻（Ω） |
005:100×（1±10%）Ω 006:144×（1±10%）Ω 009:324×（1±10%）Ω 012:576×（1±10%）Ω 018:1296×（1±10%）Ω 024:2304×（1±10%）Ω 048:9216×（1±15%）Ω 060:12857×（1±15%）Ω |
| 爬电距离（mm） | 10 |
| 电气距离（mm） | 10 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） |
1H:10A 1Z:10A |
| 最大切换电压（VAC） | 440VAC |
| 最大切换电压（VDC） | 300VDC |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 29.0 |
| 宽（mm） | 12.7 |
| 高（mm） | 15.7 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000 次 (更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | UL，VDE，TUV，IECEx |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量（g） | 约13.5 |
| 体积（mm3） | 29.0×12.7×15.7 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 116934,UL E134517,CQC CQC17002168381 |
