宏发继电器
型号：HF140FF
浏览次数：1461

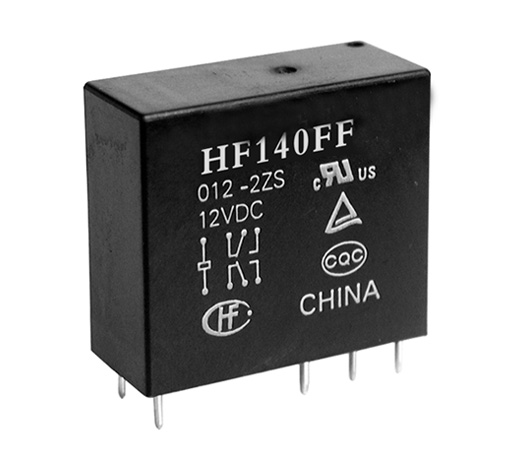

HF140FF 功率继电器
产品特性 产品规格书：
· 10A触点切换能力
· 线圈与触点间介质耐压5kV
· 常开型：爬电距离8mm
· 可提供2.0mm触点间隙规格的产品
· 有镀金触点型
· 塑封型与防焊剂型可供选择
· 配有多种插座可供选择
· UL绝缘等级：F级绝缘等级可供选择
· 环保产品 (符合RoHS)
产品应用
工业控制、家用电器

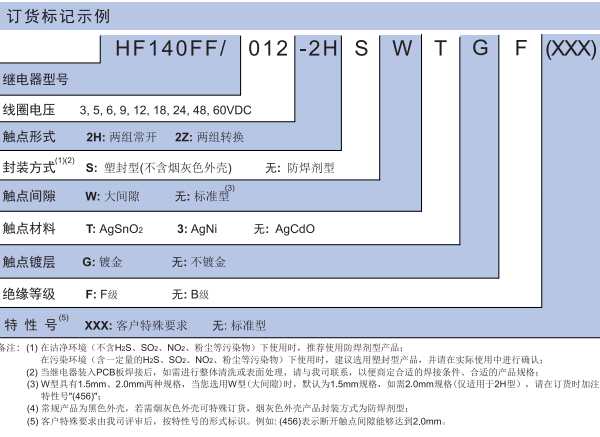

| 产品型号 | HF140FF |
| 线圈电压类型 | DC |
| 线圈额定电压 | 24, 48, 5, 12, 3, 9, 6, 60, 18 |
| 触点形式 | 两组常开, 两组转换 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 封装方式 | 塑封型, 防焊剂型 |
| 线圈功耗 | 大间隙, 标准型 |
| 触点材料 | AgNi, AgSnO2, AgCdO |
| 绝缘等级 | F 级, B 级 |
| 触点镀层 | 不镀金, 镀金 |
| 包装方式 | 吸塑片 |
| 额定线圈功率（W） | W:0.8，标准型:0.53，W(456):1.4（仅适用于2H） |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000VAC 1min |
| 动作时间（ms） | ≤15 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） | 需要分别填写 |
| 爬电距离（mm） | 5 |
| 电气距离（mm） | 4 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 10 |
| 最大额定切换电流（阻性）（A） | 8 |
| 最大切换电压（VAC） | 250 |
| 最大切换电压（VDC） | 30 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 29 |
| 宽（mm） | 13 |
| 高（mm） | 26.3 |
| 机械耐久性（次） | 标准型:10000000，W:500000，W(456):300000 |
| 电耐久性（次） | 100000 |
| 触点间隙 | 标准型:0.3，W:1.5，W(456):2.0（仅适用于2H） |
| 产品描述 | 功率继电器 |
| 应用领域 | 工业控制、家用电器 |
| 典型应用 | 电源 |
| 重量（g） | 约18 |
| 体积（mm3） | 29.0×13.0×26.3 |
| 产品认证 | UL，TUV，CQC |
| 产品认证号 | UL:E134517，TUV:R50149131，CQC:CQC10002046173 |
