宏发继电器
型号：HF3F-L
浏览次数：1083

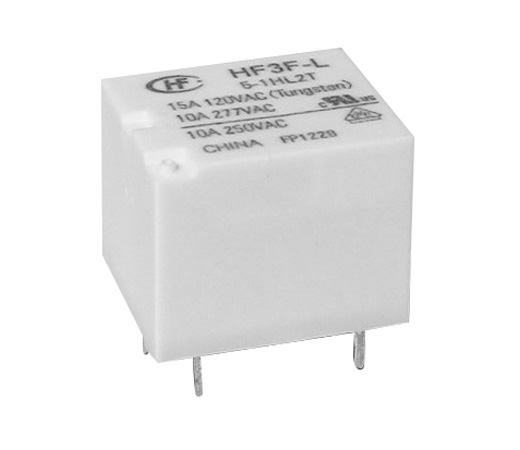

HF3F-L 功率继电器
HF3F-L 产品特性： 产品规格书：
● 小型大功率磁保持继电器
● 线圈功耗 单线圈磁保持：约0.4W 双线圈磁保持：约0.8W
● 15A触点切换能力 ● 具有一组常开、一组转换触点形式
● 标准印制板引出脚
● 塑封型和防焊剂型可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(19.0 x 15.2 x 15.5) mm
HF3F-L 产品应用：
智能家居、灯光控制等
HF3F-L 性能参数：
| 产品型号 | HF3F-L |
| 线圈电压类型 | DC |
| 线圈额定电压 | 9, 5, 6, 48, 12, 24 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 非塑封型, 塑封型 |
| 线圈特征 | 单线圈磁保持, 双线圈磁保持 |
| 触点材料 | AgSnO2 |
| 极性特点 | 反极性, 标准型 |
| 包装方式 | 纸盒包装 |
| 额定电压（V） | 250VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） |
单线圈:约0.4W 双线圈:约0.8W |
| 介质耐压（线圈与触点间）(VAC 1min) | 2000VAC 1min |
| 动作时间（ms） | ≤8 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） |
单线圈:5:62.5×（1±10%）Ω 6:90×（1±10%）Ω 9:202.5×（1±10%）Ω 12:360×（1±10%）Ω 24:1440×（1±10%）Ω 48:5760×（1±10%）Ω;双线圈:5:31.5×（1±10%）Ω 6:45×（1±10%）Ω 9:101.5×（1±10%）Ω 12:180×（1±10%）Ω 24:720×（1±10%）Ω 48:2880×（1±10%）Ω |
| 爬电距离（mm） | 3.2 |
| 电气距离（mm） | 1.5 |
| 绝缘电阻（MΩ） | 100 |
| 最大额定切换电流（阻性）（A） | 10 |
| 最大额定切换电流（阻性）（A） | 10 |
| 最大切换电压（VAC） | 250 |
| 最大切换电压（VDC） | 30 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 19 |
| 宽（mm） | 15.2 |
| 高（mm） | 15.5 |
| 机械耐久性（次） | 1000000 |
| 电耐久性（次） | 10000 |
| IEC60335-1认证 | 不符合 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 智能家居、灯光控制等 |
| 重量（g） | 约9 |
| 体积（mm3） | 19.0×15.2×15.5 |
| 产品认证 | UL,TUV,CQC |
| 产品认证号 | UL:E134517,VDE:40040757,CQC:CQC15002121475 |
HF3F-L 订货标记：
