宏发继电器
型号：HF36FD
浏览次数：839

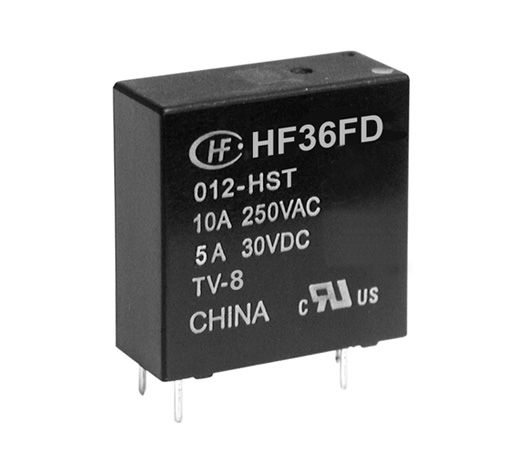

HF36FD 功率继电器
产品特性 产品规格书：
● 10A触点切换能力
● 通过TV-8 125VAC的UL安全认证
● 标准印制板引出脚
● 塑封型和防焊剂型可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(23.8 x 9.5 x 24.5) mm
产品应用
家用电器等领域
| 产品型号 | HF36FD |
| 线圈电压类型 | DC |
| 线圈额定电压 | 5, 18, 48, 6, 12, 24, 9 |
| 触点形式 | 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 封装方式 | 防焊剂型 |
| 线圈功耗 | 标准型, 灵敏型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级 | A级 |
| 包装方式 | 纸盒包装 |
| 额定电压（V） | 250VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 标准型:约0.53W；灵敏型:约0.25W |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000 |
| 动作时间（ms） | ≤15 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） | 标准型:5:47；6:68；9:155；12:270；18:620；24:1080；48:4400；灵敏型:5:100；6:145；9:325；12:575；18:1300；24:2310 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 10 |
| 最大额定切换电流（阻性）（A） | 5 |
| 最大切换电压（VAC） | 250 |
| 最大切换电压（VDC） | 30 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 70 |
| 长（mm） | 23.8 |
| 宽（mm） | 9.5 |
| 高（mm） | 24.5 |
| 机械耐久性（次） | 1000000 |
| 电耐久性（次） | 50000 |
| 产品描述 | 超小型中功率继电器 |
| 应用领域 | 家用电器等领域 |
| 重量（g） | 约12 |
| 体积（mm3） | 23.8×9.5×24.5 |
| 产品认证 | UL,TUV,CQC |
| 产品认证号 | UL:E134517,TUV:R50356444,CQC:CQC16002159846 |
