宏发继电器
型号：HF2150
浏览次数：1319
HF2150 功率继电器
产品特性 产品规格书：
● 30A触点切换能力
● 结构紧凑
● 触点与线圈间介质耐压2.5kV
● 具有一组常开、常闭、转换触点形式
● 塑封型和防尘罩型可供选择
● UL绝缘等级：F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(31.8 x 27.0 x 19.1) mm
产品应用
家用电器等领域

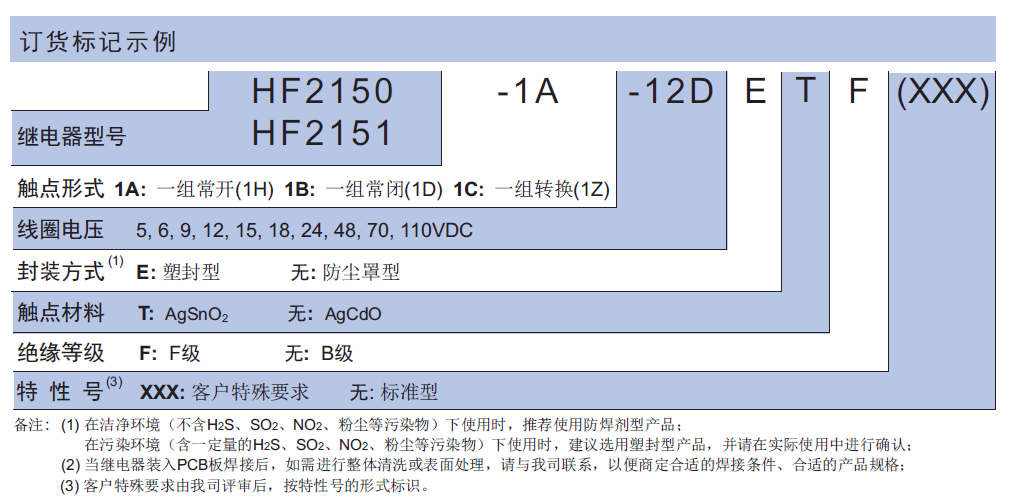

| 产品型号 | HF2150 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 15, 12, 70, 9, 18, 110, 5, 48, 6, 24 |
| 触点形式 | 一组常开（1H）, 一组转换（1Z）, 一组常闭（1D） |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 封装方式 | 塑封型, 防尘罩型 |
| 引出端结构形式 | 印制板式 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgCdO |
| 绝缘等级 | F级, B级 |
| 包装方式 | 吸塑片 |
| 额定电压（V） | 240VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 约0.9 |
| 介质耐压（线圈与触点间）(VAC 1min) | 2500 |
| 动作时间（ms） | ≤15 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） | 5:27,6:40,9:97,12:155,15:256,18:380,24:660,48:2560,70:5500,110:13450 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 40 |
| 最大切换电压（VAC） | 277 |
| 温度范围（最低）（℃） | -55 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 31.8 |
| 宽（mm） | 27 |
| 高（mm） | 19.1 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 50000(更多细节请参阅样本) |
| 防爆认证 | 南阳防爆 |
| 产品描述 | 小型大功率继电器 |
| 应用领域 | 家用电器等领域 |
| 重量（g） | 约30 |
| 体积（mm3） | 31.8×27×19.1 |
| 产品认证 | UL,CQC,TUV |
| 产品认证号 | UL:E134517,CQC:CQC16002139675,TUV:R 50153835 |
