型号：HF118FK

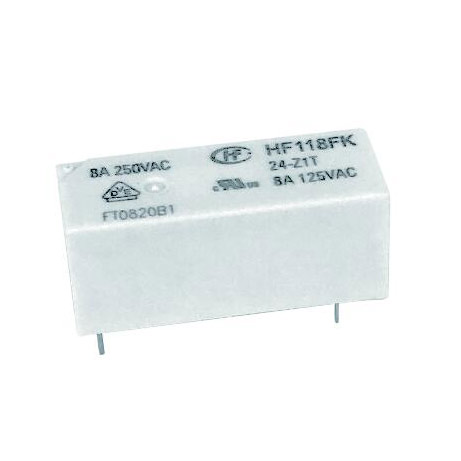

小型大功率继电器 HF118FK
HF118FK 产品特性:
● 8A触点切换能力
● 高度为12.5mm
● 线圈与触点间介质耐压5kV
● 爬电距离大于8mm
● 可提供符合IEC60335-1标准产品
● 多种触点形式可供选择
● 防焊剂型
● UL绝缘等级：F级
HF118FK 详细参数：
| 继电器产品型号 | HF118FK |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 5, 18, 12, 6, 24, 60, 48, 9 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 非塑封型 |
| 引出端结构形式/引出端 | 1型脚位, 5型脚位 |
| 线圈功率/线圈功耗 | 标准型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgSnO2 |
| 绝缘等级/线圈绝缘等级 | F级 |
| 触点镀层代号/镀层代号/触点镀层 | N/A, 镀金 |
| 包装形式 | 型管 |
| 负载电压（单位：V） | 250VAC |
| 额定线圈功率（功耗）（数值）（单位：W） |
005:0.22W 006:0.22W 009:0.23W 012:0.23W 018:0.25W 024:0.25W 048:0.29W 060:0.29W |
| 介质耐压（线圈与触点间）（单位：V） | 5000VAC 1min |
| 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤5 |
| 线圈电阻（单位：Ω） |
005:113×(1±10%) 006:164×(1±10%) 009:360×(1±10%) 012:620×(1±10%) 018:1295×(1±10%) 024:2350×(1±10%) 048:8000×(1±10%) 060:12500×(1±10%) |
| 爬电距离（单位：mm） | 8 |
| 电气距离（单位：mm） | 8 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 10 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 10 |
| 最大切换电压（AC）（单位：V） | 440 |
| 最大切换电压（DC）（单位：V） | 125 |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | UL，VDE，IECEx |
| 触点间隙 | 0.3 |
| 产品描述 | 拍合式电磁继电器 |
| 产品应用领域 | 家用电器、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量（g） | 约8 |
| 体积 | 28.5×10.1×12.5 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 40010480,UL E134517,CQC09002035071 |

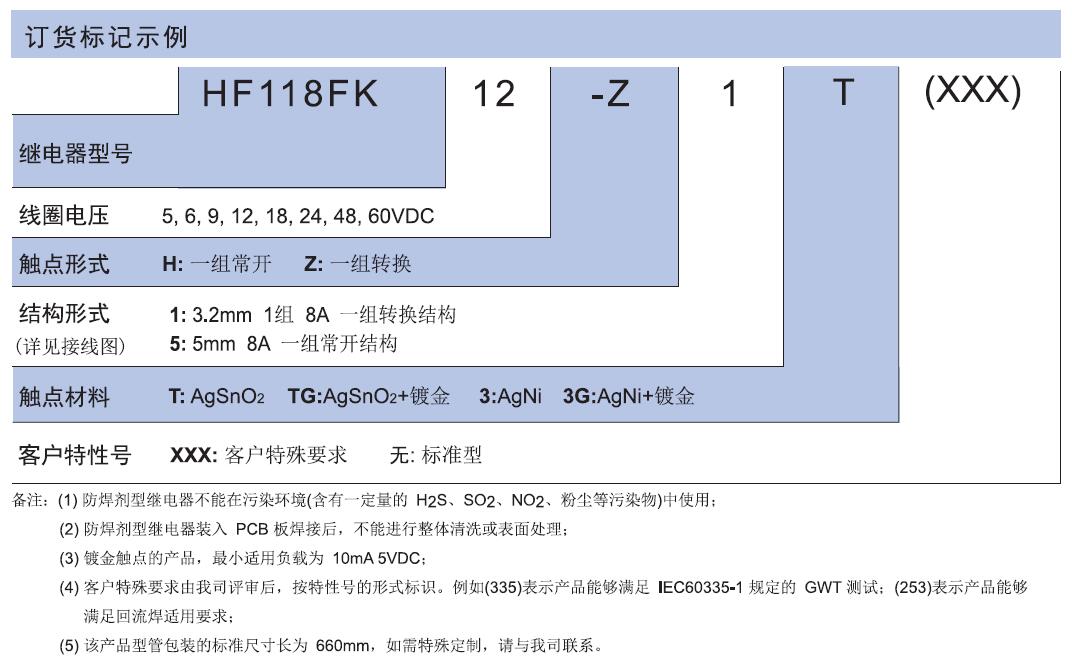

HF118FK 订货标记：
