型号：HF178F

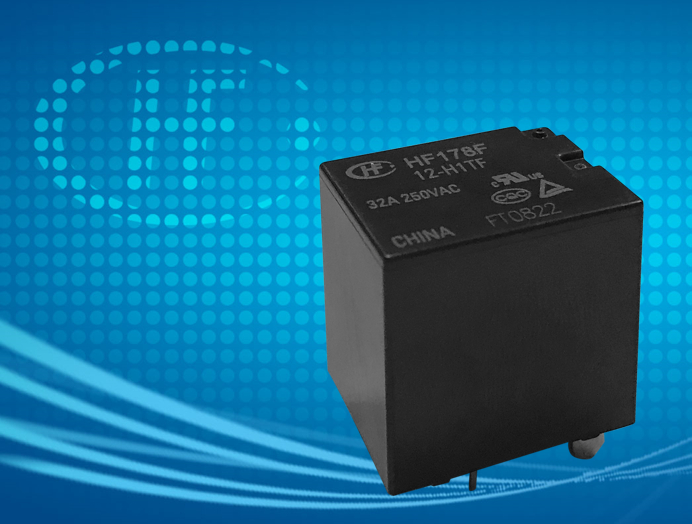

小型大功率继电器 HF178F
HF178F 产品特性:
● 32A触点切换能力
● 线圈与触点间介质耐压4kV(1型脚位)
● 爬电距离/空气间隙大于5mm(1型脚位)
● 防焊剂封装
HF178F 详细参数：
| 继电器产品型号 | HF178F |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 48, 24, 12 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 非塑封型 |
| 引出端结构形式/引出端 | 1型脚位, 2型脚位 |
| 线圈功率/线圈功耗 | 标准型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级/线圈绝缘等级 | F级 |
| 包装形式 | 吸塑片 |
| 负载电压（单位：V） | 250Va.c. |
| 额定线圈功率（功耗）（数值）（单位：W） | 约1.67 |
| 介质耐压（线圈与触点间）（单位：V） |
1型脚位:4000VAC 1min 2型脚位:2500VAC 1min |
| 动作时间（单位：ms） | 15 |
| 释放时间（单位：ms） | 10 |
| 线圈电阻（单位：Ω） |
12VDC:86×（1±10%） 24VDC:345×（1±10%） 48VDC:1380×（1±10%） |
| 爬电距离（单位：mm） | |
| 电气距离（单位：mm） | |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 35 |
| 最大切换电压（AC）（单位：V） | 277 |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 机械耐久性（单位：次） | 300000 |
| 电耐久性（单位：次） | 10000 |
| 触点间隙 | ≥0.5 |
| 产品描述 | 拍合式电磁继电器 |
| 产品应用领域 | 充电桩，光伏逆变器,UPS电源等 |
| 重量（g） | 约16 |
| 体积 | 21.5×16×20.6 |
| 产品认证 | TUV,UL,CQC |
| 产品认证号 | TUV R50440273,UL E133481, |

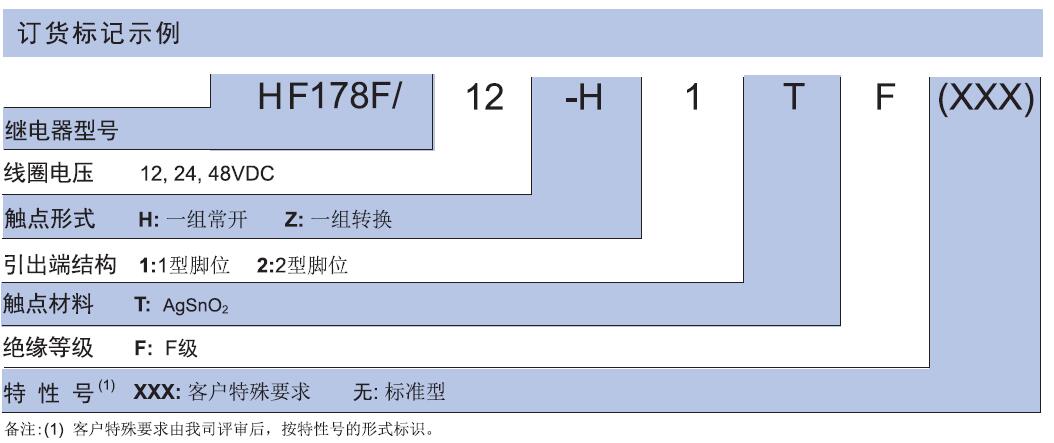

HF178F 订货说明：
