宏发继电器
型号：HF175F
浏览次数：1120

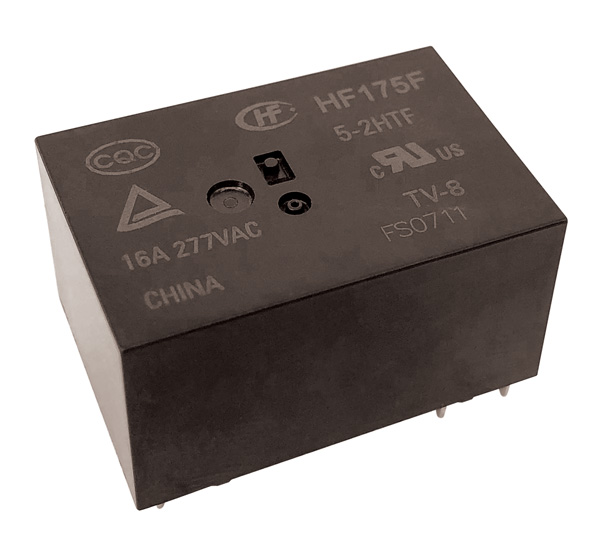

HF175F 功率继电器
产品特性 产品规格书：
● 具有两组常开、两组转换触点形式
● 高度为15.7mm
● 线圈与触点间介质耐压5KV
● 爬电距离/空气间隙大于10mm
● 可提供符合IEC60335-1标准产品
● UL绝缘等级：F级
● 环保产品(符合RoHS)
● 外形尺寸：29.0mm x 19.6mm x 15.7mm
产品应用
家用电器、智能家居、加热/锅炉控制、工业及办公自动化控制等领域

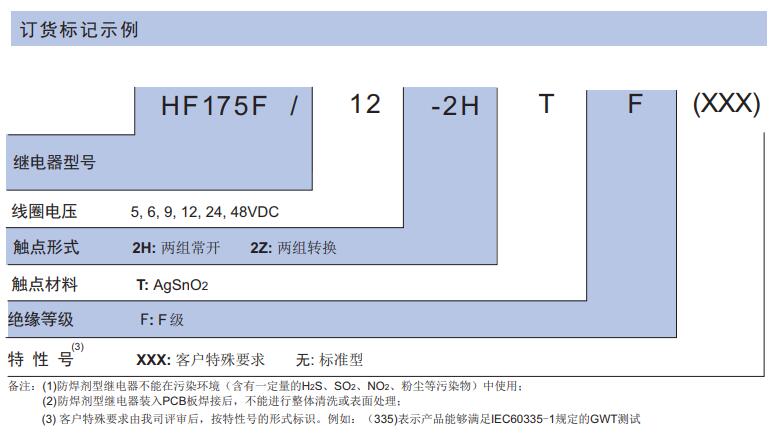

| 继电器产品型号 | HF175F |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 12, 24, 6, 9, 48, 5 |
| 触点形式 | 两组常开, 两组转换 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 非塑封型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级/线圈绝缘等级 | F级 |
| 包装形式 | 吸塑盘 |
| 负载电压（单位：V） | 277V.a.c |
| 额定线圈功率（功耗）（数值）（单位：W） | 约0.8 |
| 介质耐压（线圈与触点间）（单位：V） | 5000VAC 1min |
| 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤5 |
| 线圈电阻（单位：Ω） |
5:31.3×（1±10%）Ω 6:45×（1±10%）Ω 9:101.3×（1±10%）Ω 12:180×（1±10%）Ω 24:720×（1±10%）Ω 48:2880×（1±10%）Ω |
| 爬电距离（单位：mm） | 10 |
| 电气距离（单位：mm） | 10 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 16A |
| 最大切换电压（AC）（单位：V） | 277VAC |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 29.0 |
| 宽（单位：mm） | 19.6 |
| 高（单位：mm） | 15.7 |
| 机械耐久性（单位：次） | 5000000 |
| 电耐久性（单位：次） | 50000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 产品描述 | 拍合式电磁继电器 |
| 产品应用领域 | 家用电器、智能家居、加热/锅炉控制、工业及办公自动化控制等领域 |
| 重量（g） | 约16.5 |
| 体积 | 29.0×19.6×15.7 |
| 产品认证 | TUV,UL,CQC |
| 产品认证号 | TUV R50412801,UL E133481,CQC CQC18002196447 |
