欧姆龙 OMRON
型号：G3MC 系列

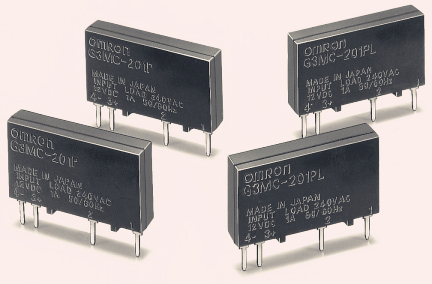

G3MC系列固态继电器
特点：
小型、纤细的印刷基板用SSR备有强化绝缘型
- 厚度4.5mm，可对应印刷基板的高密度封装
- DC输入-AC输出，输出的负载为1A(40℃)、 2A(25℃)
- 采用印刷基板、端子、散热板一体化的引线架
型号列表：
绝缘方式
零交叉功能
指示灯
浪涌保护回路
输出的适用负载
输入的额定电压
型号
最小包装单位
光电三端双向
可控硅开关
有
无
有
1A
AC100～120V
DC5V
G3MC-101P
G3MC-101P-VD
最小包装单位
DC12V
DC24V
无
DC5V
G3MC-101PL
G3MC-101PL-VD
DC12V
DC24V
有
1A
AC100～240V
DC5V
G3MC-201P
G3MC-201P-VD
G3MC-201P-VD-1
DC12V
DC24V
无
DC5V
G3MC-201PL
G3MC-201PL-VD
G3MC-201PL-VD-1
DC12V
DC24V
有
2A AC100～240V
DC5V
G3MC-202P
G3MC-202P-VD
G3MC-202P-VD-1
DC12V
DC24V
无
DC5V
G3MC-202PL
G3MC-202PL-VD
G3MC-202PL-VD-1
DC12V
DC24V
额定性能：
输入（每件型号都包括DC5V、12V、24V3种类型输入电压规格）
| 额定电压 | 使用电压 | 阻抗 | 动作电压等级 | 复位电压等级 | |
|---|---|---|---|---|---|
| DC | 5V | DC4～6V | 300Ω±20% | DC4V以下 | DC1V以上 |
| 12V | DC9.6～14.4V | 800Ω±20% | DC9.6V以下 | ||
| 24V | DC19.2～28.8V | 1.6kΩ±20% | DC19.2V以下 | ||
| 输出 |
|
适用负载 | |||||
| 额定负载电压 | 负载电压范围 | 负载电流 | 接通电流 | |||
| G3MC-101P(-VD) G3MC-101PL(-VD) | AC100～120V 50/60Hz | AC75～132V 50/60Hz | 0.1～1A ＊ | 8A 60Hz 1周期 | ||
| G3MC-201P(-VD)(-1) | AC100～240V | AC75～264V | ||||
| G3MC-201PL(-VD)(-1) | 50/60Hz | 50/60Hz | ||||
| G3MC-202P(-VD)(-1) G3MC-202PL(-VD)(-1) | AC100～240V 50/60Hz | AC75～264V 50/60Hz | 0.1～2A ＊ | 30A 60Hz 1周期 | ||
| ＊会随周围温度变化。详情请参考数据「负载电流-周围温度额定值」. |
性能
|
G3MC-101P(-VD) | G3MC-101PL(-VD) |
G3MC-201P(-VD)(-1) G3MC-202P(-VD)(-1) |
G3MC-201PL(-VD)(-1) G3MC-202PL(-VD)(-1) |
||
|---|---|---|---|---|---|---|
| 动作时间 | 1ms+负载电源周 期的1/2周期以下 | 1ms以下 | 1ms+负载电源周期的1/2周期以下 | 1ms以下 | ||
| 复位时间 | 1ms+负载电源周期的1/2周期以下 | |||||
| 输出导通电压下降 | 1.6V(RMS)以下 | |||||
| 漏 电流 | 1mA以下(AC100V兆欧表） | 1.5mA以下(AC200V兆欧表） | ||||
| 绝缘电阻 | 1,000MΩ以上(DC500V兆欧表） | |||||
| 耐压 | 输出输入之间AC2,500V 50/60Hz 1min（G3MC-□□□□□-VD-1、AC3,000V 50/60Hz 1min） | |||||
| 振动 | 10～55～10Hz 单振幅0.375mm（双振幅0.75mm） | |||||
| 冲击 | 1,000m/s2 | |||||
| 保存温度 | -30～+100℃（无结冰、无凝露） | |||||
| 使用环境温度 | -30～+80℃（无结冰、无凝露） | |||||
| 使用环境湿度 | 45～85%RH | |||||
| 重量 | 约2.5g(G3MC-202P(L)-VD-1约3.8g) | |||||
