欧姆龙 OMRON
型号：G3M 系列

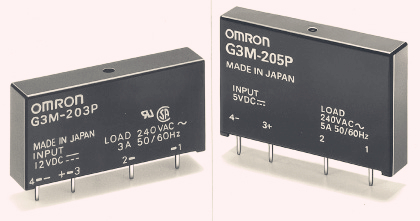

G3M 固态继电器
特点：
G3M系列具有5A开闭型
- 纤细的形状，对应印刷基板的高密度封装
- DC输入-AC输出，输出适用负载为2A、3A、5A
- 5A型取得UL、CSA、VDE（EN60950）认证
型号列表：
绝缘方式
输入端子间距
零交叉功能
动作显示灯
输出的适用负载
输入的额定电压
型号
最小包装单位
光电三端双向
可控硅开关
7.62mm
有
无
3A AC100～240V
DC5V
G3M-203P DC5
100个
DC12V
G3M-203P DC12
DC24V
G3M-203P DC24
5A AC100～240V
DC5V
G3M-205P DC5
DC12V
G3M-205P DC12
DC24V
G3M-205P DC24
无
3A AC100～240V
DC5V
G3M-203PL DC5
DC12V
G3M-203PL DC12
DC24V
G3M-203PL DC24
5A AC100～240V
DC5V
G3M-205PL DC5
DC12V
G3M-205PL DC12
DC24V
G3M-205PL DC24
5.08mm
有
3A AC100～240V
DC5V
G3M-203P-4 DC5
DC12V
G3M-203P-4 DC12
DC24V
G3M-203P-4 DC24
5A AC100～240V
DC5V
G3M-205P-4 DC5
DC12V
G3M-205P-4 DC12
DC24V
G3M-205P-4 DC24
无
3A AC100～240V
DC5V
G3M-203PL-4 DC5
DC12V
G3M-203PL-4 DC12
DC24V
G3M-203PL-4 DC24
5A AC100～240V
DC5V
G3M-205PL-4 DC5
DC12V
G3M-205PL-4 DC12
DC24V
G3M-205PL-4 DC24
额定性能：
输入（各型号都有DC5V、DC12V、DC24V的三种输入电压规格）
| 额定电压 | 使用电压 | 阻抗 | 动作电压等级 | 复位电压等级 | |
|---|---|---|---|---|---|
| DC | 5V | DC4～6V | 300Ω±20% | DC4V以下 | DC1V以上 |
| 12V | DC9.6～14.4V | 800Ω±20% | DC9.6V以下 | ||
| 24V | DC19.2～28.8V | 1.6kΩ±20% | DC19.2V以下 | ||
|
输出 |
|
额定负 | 适用负载 | ||||
|---|---|---|---|---|---|---|
| 载电压 | 负载电压范围 | 负载电流 | 接通电流耐量 | |||
| G3M-203P(L) | AC100～240V | AC75～264V | 0.1～3A＊ | 45A （60Hz、1周期） | ||
| G3M-205P(L) | 0.1～5A＊ | |||||
| ＊随环境温度变化而不同。有关详情，请参照特性数据负载电流-环境温度额定值。 |
|
G3M-102PL | G3M-202P(L) | G3M-203P(L) | G3M-205P(L) | ||
|---|---|---|---|---|---|---|
| 动作时间 | G3M-□□□PL ：1ms以下G3M-□□□P ：负载电源的1/2周期+1ms以下 | |||||
| 复位时间 | 负载电源的1/2周期+1ms以下 | |||||
| 输出导通电压下降 | 1.6V(RMS)以下 | |||||
| 漏电流 | 2mA以下(AC100V) | 5mA以下(AC200V) | 1.5mA以下(AC200V) | |||
| 绝缘电阻 | 1,000M?以上（DC500V兆欧表） | |||||
| 耐压 | 输入输出时间 AC2,000V 50/60Hz 1min | 输入输出时间 AC2,500V 50/60Hz 1min | ||||
| 振动 | 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) | |||||
| 冲击 | 1,000m/s2 | |||||
| 使用环境温度 | -30～+80℃(无结冰、无凝露) | |||||
| 使用环境湿度 | 45～85%RH | |||||
| 保管温度 | -30～+100℃(无结冰、无凝露) | |||||
| 重量 | 约15g | 约25g | ||||
