宏发继电器
型号：HF32FA
浏览次数：748

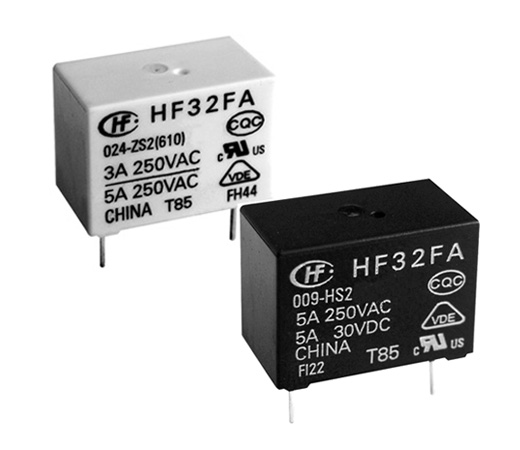

HF32FA 功率继电器
产品特性 产品规格书：
● 5A触点切换能力
● 爬电距离、空气距离大于8mm
● 线圈与触点间介质耐压5kV
● 具有一组常开、一组转换触点形式
● 可提供符合IEC60335-1标准产品
● UL绝缘等级：F级
● 环保产品 (符合RoHS)
● 外形尺寸：(17.6 x 10.1 x 12.7) mm
| 继电器产品型号 | HF32FA |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 6, 18, 5, 12, 3, 9, 48, 36, 24 |
| 触点形式 | 一组常开, 一组转换 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 塑封型, 非塑封型 |
| 引出端结构形式/引出端 | 2型脚位, 1型脚位 |
| 线圈功率/线圈功耗 | 标准型, 灵敏型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgNi |
| 绝缘等级/线圈绝缘等级 | F级 |
| 触点镀层代号/镀层代号/触点镀层 | 镀金, N/A |
| 包装形式 | 型管或纸盒 |
| 负载电压（单位：V） | 250VAC |
| 额定线圈功率（功耗）（数值）（单位：W） | 约0.45W |
| 介质耐压（线圈与触点间）（单位：V） | 5000VAC 1min |
| 动作时间（单位：ms） | ≤8 |
| 释放时间（单位：ms） | ≤4 |
| 线圈电阻（单位：Ω） |
003:20×（1±10%） 005:55×（1±10%） 006:80×（1±10%） 009:180×（1±10%） 012:320×（1±10%） 018:720×（1±10%） 024:1280×（1±10%） 036:2880×（1±10%） 048:5120×（1±10%） |
| 爬电距离（单位：mm） | 8 |
| 电气距离（单位：mm） | 8 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 5 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 5 |
| 最大切换电压（AC）（单位：V） | 250 |
| 最大切换电压（DC）（单位：V） | 30 |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 17.6 |
| 宽（单位：mm） | 10.1 |
| 高（单位：mm） | 12.7 |
| 机械耐久性（单位：次） | 1000000 |
| 电耐久性（单位：次） | 100000 |
| IEC60335-1认证 | 符合 |
| 防爆认证 | UL,VDE |
| 产品描述 | 拍合式电磁继电器 |
| 重量（g） | 约4.6 |
| 体积 | 17.6×10.1×12.3 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE:40006182,UL:E134517,CQC:CQC17002175721 |
