宏发继电器
型号：HF3FF
浏览次数：924

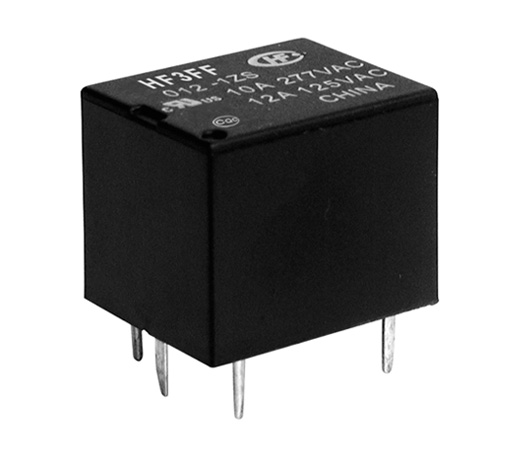

HF3FF系列 功率继电器
产品特性 产品规格书：
● 15A触点切换能力
● 具有一组常开、一组转换触点形式
● 标准印制板引出脚
● 塑封型和防焊剂型可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(19.0 x 15.2 x 15.5) mm
产品应用
家用电器

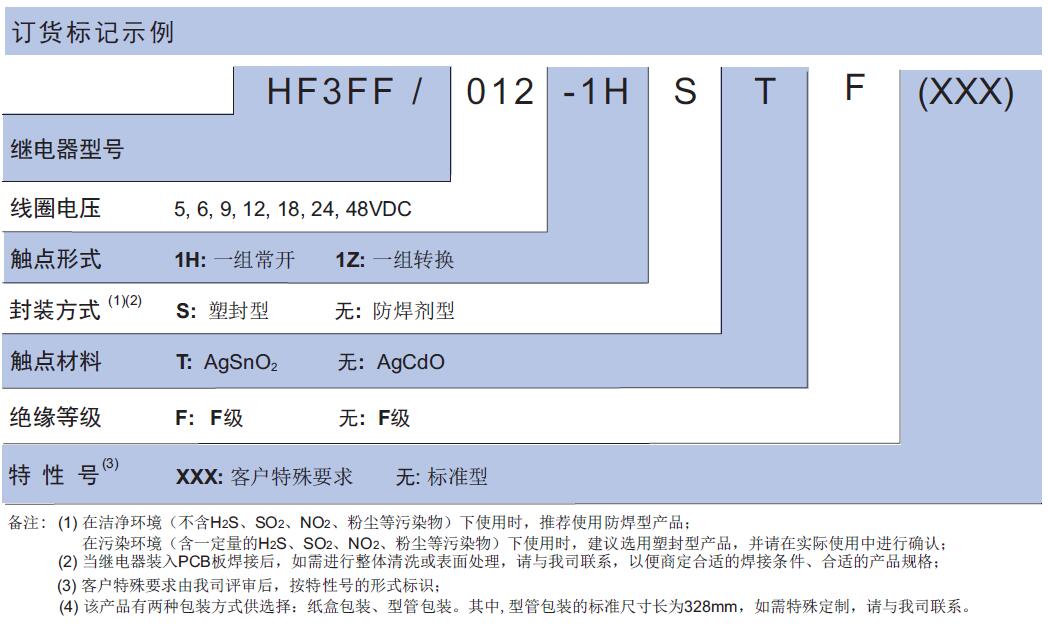

| 继电器产品型号 | HF3FF |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 5, 9, 24, 6, 3, 48, 018, 12 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 塑封型, 防焊剂型 |
| 线圈功率/线圈功耗 | 标准型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgCdO, AgSnO2 |
| 绝缘等级/线圈绝缘等级 | F级, B级 |
| 触点镀层代号/镀层代号/触点镀层 | 无镀层 |
| 包装形式 | 型管或纸盒 |
| 负载电压（单位：V） | 277V.a.c |
| 额定线圈功率（功耗）（数值）（单位：W） | 约0.36 |
| 介质耐压（线圈与触点间）（单位：V） | 2500VAC 1min |
| 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤5 |
| 线圈电阻（单位：Ω） | 需要分别填写 |
| 爬电距离（单位：mm） | 3.2 |
| 电气距离（单位：mm） | 1.6 |
| 绝缘电阻（单位：MΩ） | 100 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 10 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 10 |
| 最大切换电压（AC）（单位：V） | 277VAC |
| 最大切换电压（DC）（单位：V） | 28VDC |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 19 |
| 宽（单位：mm） | 15.2 |
| 高（单位：mm） | 15.5 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 100000 |
| 产品描述 | 拍合式电磁继电器 |
| 产品应用领域 | 家用电器 |
| 重量（g） | 约7.5 |
| 体积 | 19×15.2×15.5 |
| 产品认证 | VDE,UL，CQC |
| 产品认证号 | VDE 40025218,UL E134517,CQC13002098175 |
