宏发继电器
型号：HF152F
浏览次数：1371

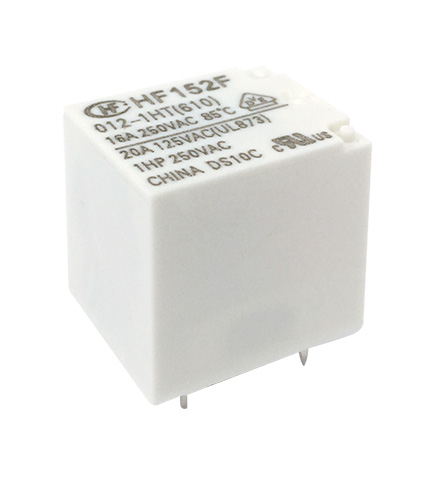

HF152F系列 功率继电器
产品特性 产品规格书：
● 20A触点切换能力
● 具有TV-8 125VAC负载能力
● 触点与线圈间抗浪涌电压6kV
● 环境温度可达105℃
● 可提供符合IEC60335-1标准产品
● 具有一组常开、一组转换触点形式
● 塑封型和防焊剂型可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(21.0 x 16.0 x 20.6) mm
产品应用
家用电器、灯控等领域

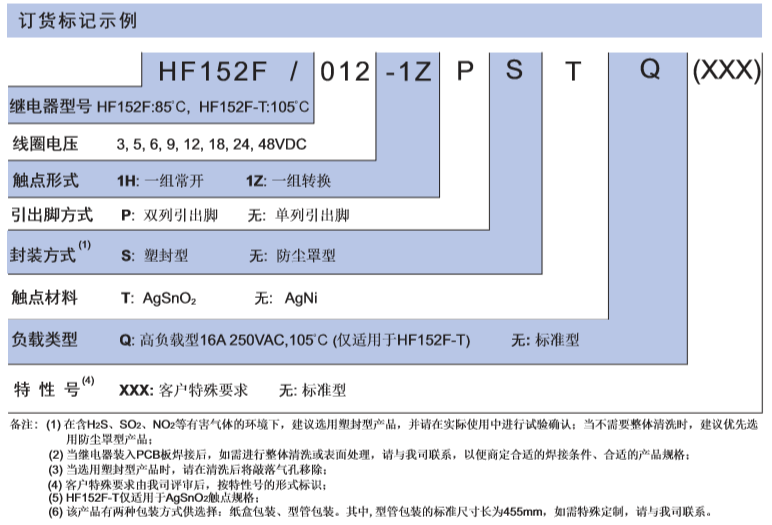

| 继电器产品型号 | HF152F |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 6, 48, 3, 5, 24, 18, 12, 9 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 单列引出脚, 双列引出脚 |
| 封装形式 | 塑封型, 防尘罩型 |
| 引出端结构形式/引出端 | 印制板式 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgSnO2 |
| 绝缘等级/线圈绝缘等级 | F级 |
| 触点镀层代号/镀层代号/触点镀层 | 无镀金, 镀金 |
| 包装形式 | 纸盒, 型管 |
| 负载电压（单位：V） | 250VAC |
| 线圈引出端方式/线圈引出脚位 | 印制板式 |
| 额定线圈功率（功耗）（数值）（单位：W） | 约0.36 |
| 介质耐压（线圈与触点间）（单位：V） | 2500 |
| 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤5 |
| 线圈电阻（单位：Ω） | 3:25,5:70,6:100,9:225,12:400,18:900,24:1600,48:6400 |
| 绝缘电阻（单位：MΩ） | 100 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 20 |
| 最大切换电压（AC）（单位：V） | 400 |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 21 |
| 宽（单位：mm） | 16 |
| 高（单位：mm） | 20.6 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 100000(更多细节请参阅样本) |
| 防爆认证 | UL,南阳防爆 |
| 产品描述 | 小型大功率继电器 |
| 产品应用领域 | 家用电器、灯控等领域 |
| 重量（g） | 约14 |
| 体积 | 21×16×20.6 |
| 产品认证 | UL,VDE,CQC |
| 产品认证号 | UL:E134517,VDE:40017837,CQC:CQC16002155734 |
