宏发继电器
型号：HFD42
浏览次数：1258

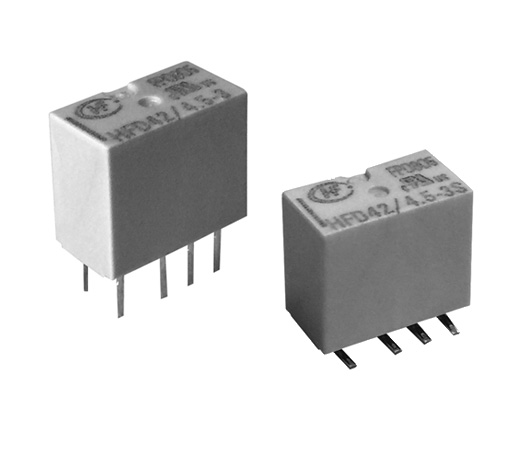

HFD42系列 信号继电器
产品特性 产品规格书：
●第四代信号继电器
●线圈与触点间抗浪涌电压2.5kV
●符合EN60950/EN41003
●触点切换能力：2A 30VDC
●可提供表面贴装型
●单稳态和磁保持型产品可供选择
●环保产品 (符合RoHS)
●外形尺寸：(10.6 x 5.7 x 9) mm
产品应用
程控交换机、工业自动化、办公自动化、安防监控、温控、ATE等领域
| 产品型号 | HFD42 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 3, 5, 1.5, 12, 2.4, 9, 24, 4.5, 6 |
| 触点形式 | 两组转换 |
| 触点数 | 双触点 |
| 引出端方式 | DIP、SMT |
| 安装形式 | 双列直插型(DIP), 短脚表面贴装型(SMT), 标准表面贴装型(SMT) |
| 封装方式 | 塑封型 |
| 线圈特征 | 单稳态, 单线圈磁保持 |
| 触点材料 | AgNi+镀金, AgPd+镀金 |
| 触点镀层 | 镀金 |
| 包装方式 | 管状包装, 带盘包装 |
| 额定线圈功率（W） |
约0.14 约0.23 约0.1 约0.12 |
| 介质耐压（线圈与触点间）(VAC 1min) | 1500VAC 1min |
| 动作时间（ms） | ≤3 |
| 释放时间（ms） | ≤3 |
| 线圈电阻（Ω） | 分别填写 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 4 |
| 最大额定切换电流（阻性）（A） | 4 |
| 最大切换电压（VAC） | 250 |
| 最大切换电压（VDC） | 220 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 10.6 |
| 宽（mm） | 5.7 |
| 高（mm） | 9 |
| 机械耐久性（次） | 100000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| 产品描述 | 单稳态单线圈极化、或磁保持单线圈直流电磁继电器 |
| 应用领域 | 程控交换机、工业自动化、办公自动化、安防监控、温控、ATE等领域 |
| 重量（g） | 约1.1 |
| 体积（mm3） | 10.6×5.7×9 |
| 产品认证 | UL,TUV |
| 产品认证号 | UL E133481,TUV R50317623 |
