宏发继电器
型号：HFKW
浏览次数：1285

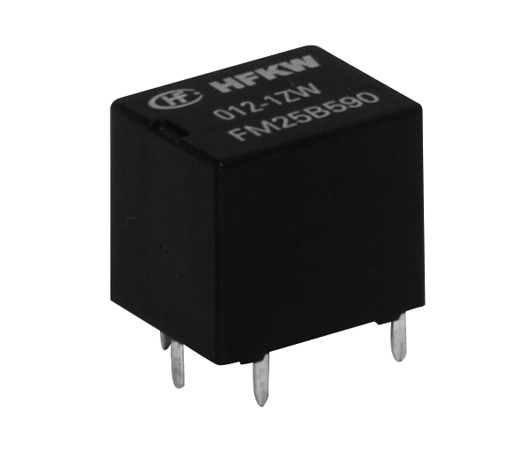

HFKW 汽车继电器
产品特性 产品规格书：
● 结构紧凑,重量轻
● 高电流容量(载流:35A/10min. 25A/1h)
● 可提供回流焊型产品
● 较高的耐热能力
● 符合RoHS、ELV指令
产品应用
中央门锁，车镜调整
转向灯控制，自动门窗
座椅调整，限速信号控制
预热控制
雨刮控制等
转向灯控制，自动门窗
座椅调整，限速信号控制
预热控制
雨刮控制等

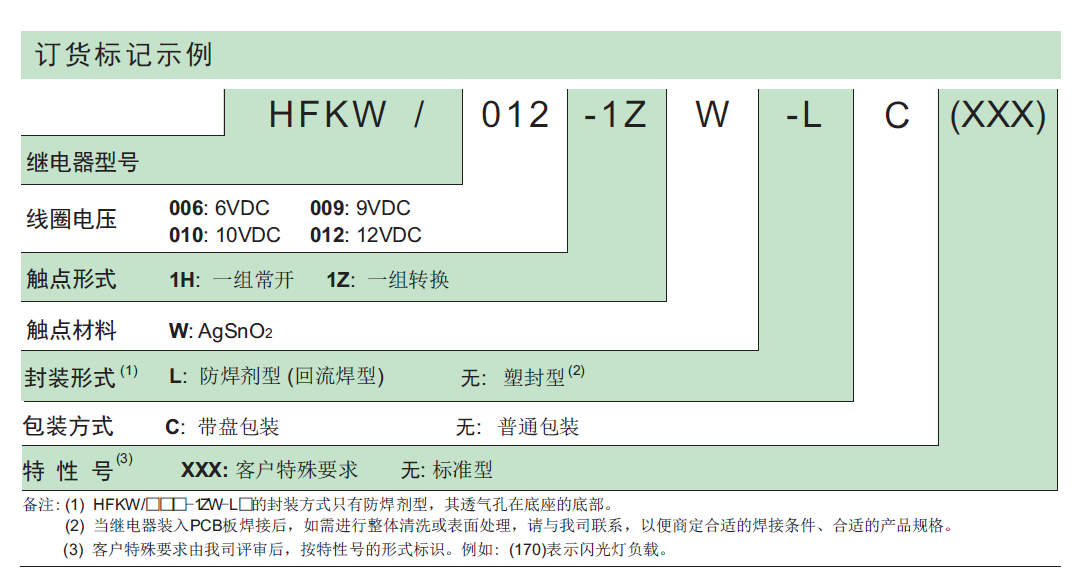

| 产品型号 | HFKW |
| 线圈电压类型 | DC |
| 线圈额定电压 | 9, 12, 6, 10 |
| 触点形式 | 一组转换, 双常开触点, 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 防焊剂型（回流焊型）, 塑封型 |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 包装方式 | 带盘包装, 无普通包装 |
| 额定电压（V） | 12 |
| 额定线圈功率（W） |
1H/1Z约0.6 SH约 1 |
| 介质耐压（线圈与触点间）(VAC 1min) | 500VAC 1min |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） |
1H/1Z: 6VDC:60×（1±10%） 9VDC:135×（1±10%） 10VDC:180×（1±10%） 12VDC:240×（1±10%） SH: 6VDC:36×（1±10%） 9VDC:81×（1±10%） 10VDC:100×（1±10%） 12VDC:144×（1±10%） |
| 绝缘电阻（MΩ） | 100 |
| 最大额定切换电流（阻性）（A） |
常开触点:35 常闭触点:20 双常开:2×10 |
| 最大切换电压（VDC） | 16 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 15.7 |
| 宽（mm） | 12.5 |
| 高（mm） | 14 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000（更多细节请参照样本） |
| 触点间隙 | ≥0.25 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 |
中央门锁，车镜调整 转向灯控制，自动门窗 座椅调整，限速信号控制 预热控制 雨刮控制等 |
| 重量（g） | 约 6.0 |
| 体积（mm3） | 15.7×12.5×14 |
