宏发继电器
型号：HFV9
浏览次数：701

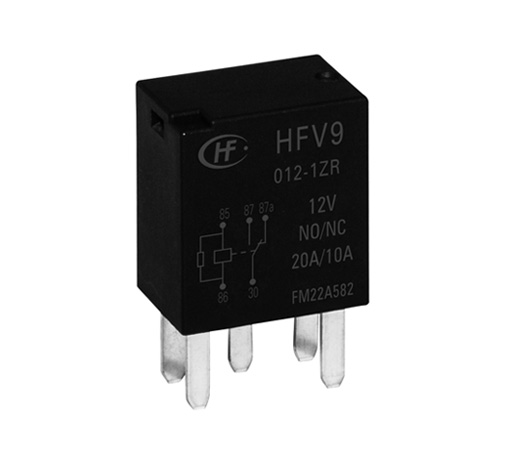

HFV9 汽车继电器
产品特性 产品规格书：
● 工作温度达125℃
● 具有一组常开、一组转换触点形式
● 2.8mm快连接式引出端
● 符合RoHS、ELV 指令
产品应用
大灯控制、油泵控制、喇叭控制、A/C压缩离合器控制等
| 产品型号 | HFV9 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 24, 12 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 快连接式（280） |
| 安装形式 | QC引出端 |
| 封装方式 | 非塑封型, 塑封型 |
| 引出端结构形式 | 2.8 mm 一组20 A |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2In2O3 |
| 绝缘等级 | H级 |
| 并联元件 | 二极管, 电阻, 无并联元件 |
| 触点镀层 | 无镀层, 镀金 |
| 包装方式 | 型管或吸塑片 |
| 额定电压（V） | 13.5, 27 |
| 额定线圈功率（W） |
1.3 1.6 |
| 介质耐压（线圈与触点间）(VAC 1min) | 500 |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | 12 Vd.c.≤10,24 Vd.c.≤15 |
| 线圈电阻（Ω） | "12Vd.c.:109×（1±10%）,24Vd.c.:360×（1±10%）" |
| 绝缘电阻（MΩ） | 100 |
| 最大额定切换电流（阻性）（A） | 30 |
| 最大切换电压（VDC） | 40 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 125 |
| 长（mm） | 22.5 |
| 宽（mm） | 15 |
| 高（mm） | 25 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| 触点间隙 | 0.25-0.5,0.6-0.8 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 大灯控制、油泵控制、喇叭控制、A/C压缩离合器控制等 |
| 典型应用 | 汽车发动机舱、驾驶舱 |
| 重量（g） | 约20 |
| 体积（mm3） | 22.5×15×25 |
