宏发继电器
型号：HFE15L
浏览次数：578

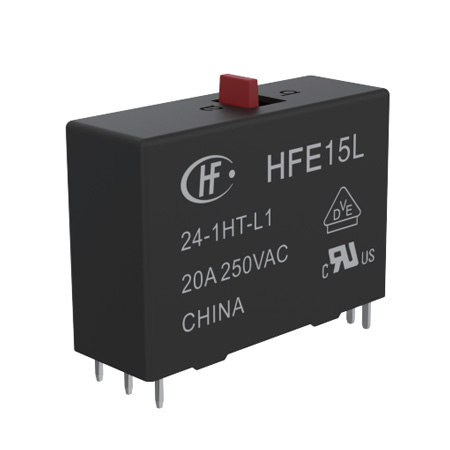

HFE15L 磁保持继电器
智能家居领域用途 产品规格书：
· 磁保持继电器
· 符合IEC60669-2-1 灯负载要求
· 20A触点切换能力
· 10A灯负载能力
· 抗浪涌电流能力达430A/1.5ms
· 环保产品（符合RoHS）
· 外形尺寸：37.3mm x 13.1mm x 28.8mm
| 触点参数 | |
| 触点形式： | 1H,1D |
| 触点材料： | AgSnO2 |
| 触点负载： |
1H,1D: 20A 250VAC, 1×105(阻性负载)； 25A 250VAC, 5×104(阻性负载)； 10A 250VAC C=140uF, 3×104 (容性负载)； 10A 250VAC cosφ=0.4, 3×104 (感性负载)； 20A 30VDC, 3×104(阻性负载)；
16A 250VAC, 1×105(AC-1)； 10A 277VAC,6×103(电子整流器) |
| 最大切换电压 ： | 440VAC |
| 最大切换功率： | 5000VA |
| 机械耐久性： | 1×106次 |
| 电耐久性： | 详见“触点负载” |
| 性能参数 | |
| 绝缘电阻： | 1000MΩ（500VDC） |
|
介质耐压 (线圈与触点间)： |
4000VAC 1min |
| 动作时间(max.)： | ≤15ms |
| 释放时间(max.)： | ≤15ms |
| 温度范围： | -25℃ ~ 70℃ |
| 引出端方式： | 印制电路板式 |
| 线圈参数 | |
| 额定电压： | 3,5,6,9,12,24,28,48VDC |
| 额定线圈功率： | 单线圈约0.7W, 双线圈约1.5W |
