宏发继电器
型号：HF163F-L
浏览次数：737

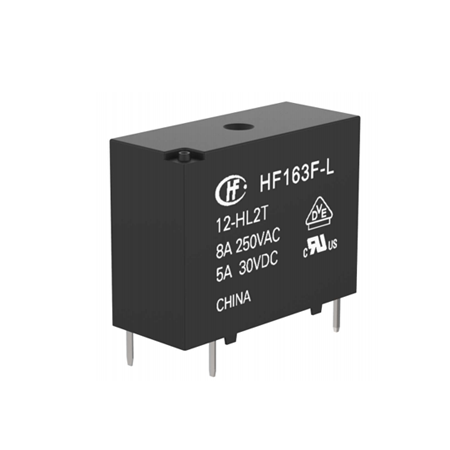

HF163F-L 磁保持继电器
智能家居领域用途 产品规格书：
· 磁保持继电器
· 线圈触点间介质耐压为5000V
· 触点切换能力 8A 250VAC
· 触点与线圈间浪涌电压为12000V
· 回流焊型产品可供选择
· 具有一组常开型触点形式
· 环保产品(符合RoHS)
· 外形尺寸：(24.0 x 10.0 x 18.8) mm
| 触点参数 | |
| 触点形式： | 1H |
| 触点材料： | AgSnO2 |
| 触点负载： |
8A 250VAC
5A 30VDC
|
| 最大切换电压 ： | 250VAC / 30VDC |
| 最大切换功率： | 2500VA/150W |
| 机械耐久性： | 1×106次 |
| 电耐久性： |
5 x 104次
(8A 250VAC,阻性负载,85℃,1s通 9s断)
|
| 性能参数 | |
| 绝缘电阻： | 1000MΩ(500VDC) |
|
介质耐压 (线圈与触点间)： |
5000VAC 1min |
| 动作时间(max.)： | ≤15ms |
| 释放时间(max.)： | ≤15ms |
| 温度范围： | -40℃~ 85℃ |
| 引出端方式： | 印制电路板式 |
| 线圈参数 | |
| 额定电压： | (3~24)VDC |
| 额定线圈功率： |
单线圈磁保持：约200mW； 双线圈磁保持：约400mW |
