宏发继电器
型号：HF152FD
浏览次数：1548

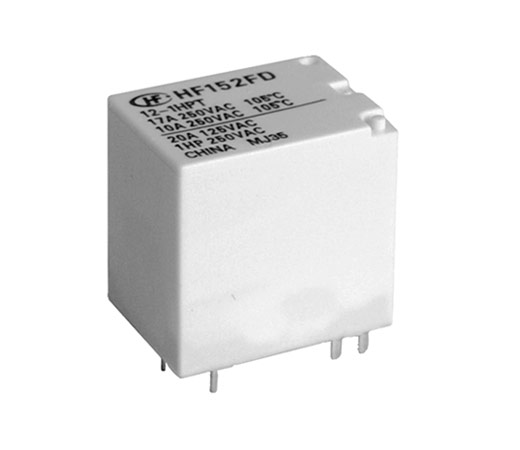

HF152FD 功率继电器
产品特性 产品规格书：
● 20A 触点切换能力
● 环境温度达105℃
● 负载: 17A 277VAC 105℃
● 具有一组常开、一组转换触点形式
● 单引出脚、双引出脚两种,引出端形式 有效降低引脚温升
● 可提供符合EN60335-1标准的产品
● UL绝缘等级：F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(21.2 x 16.0 x 20.6) mm
产品应用
家用电器等领域
| 产品型号 | HF152FD |
| 线圈电压类型 | DC |
| 线圈额定电压 | 3, 5, 6, 24, 18, 48, 12, 9 |
| 触点形式 | 一组转换, 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 双列引出脚, 单列引出脚 |
| 封装方式 | 塑封型, 防焊剂型 |
| 引出端结构形式 | 印制板式 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgSnO2 |
| 绝缘等级 | F级, B级 |
| 面板结构 | 长耐久性型（仅适用于AgNi触点）, 标准型 |
| 触点镀层 | 镀金, 无镀金 |
| 包装方式 | 纸盒, 型管 |
| 额定电压（V） | 250VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 约0.36 |
| 介质耐压（线圈与触点间）(VAC 1min) | 2500 |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） | 3:25,5:70,6:100,9:225,12:400,18:900,24:1600,48:6400 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 20 |
| 最大切换电压（VAC） | 400 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 105 |
| 长（mm） | 21.2 |
| 宽（mm） | 16 |
| 高（mm） | 20.6 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| 产品描述 | 小型大功率继电器 |
| 应用领域 | 家用电器等领域 |
| 重量（g） | 约14 |
| 体积（mm3） | 21.2×16×20.6 |
| 产品认证 | UL,VDE,CQC |
| 产品认证号 | UL:E134517,VDE:40031203,CQC:CQC16002150629 |
