宏发继电器
型号：HF115F-LS
浏览次数：761

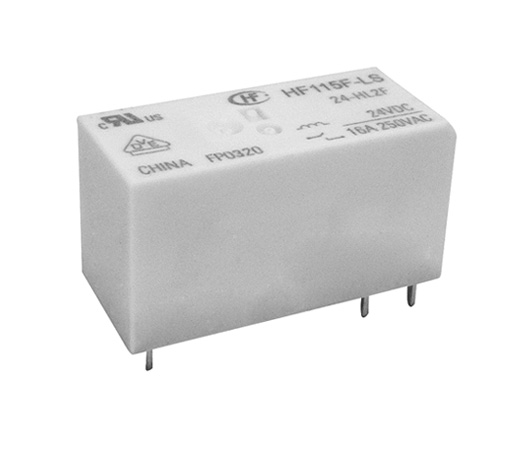

HF115F-LS 功率继电器
产品特性 产品规格书：
· 磁保持继电器
· 特殊结构的接触系统
· 白炽灯负载：3500W 277VAC
· 触点与线圈间介质耐压5kV
· 爬电距离为11mm
· 满足加强绝缘要求
· 满足EN60669-1标准要求
· 可提供符合IEC60335-1标准产品
· 塑封型与防焊剂型可供选择
· UL绝缘等级：F级绝缘等级
· 环保产品 (符合RoHS)
产品应用
智能楼宇、智慧办公、灯光控制等
| 产品型号 | HF115F-LS |
| 线圈电压类型 | DC |
| 线圈额定电压 | 12, 6, 5, 24, 9 |
| 触点形式 | 一组常开 |
| 触点数 | 分叉触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 非塑封型, 塑封型 |
| 引出端结构形式 | 3型脚位 |
| 线圈功耗 | 标准型 |
| 线圈特征 | 双线圈磁保持, 单线圈磁保持 |
| 触点材料 | W+AgSnO2 |
| 绝缘等级 | F级 |
| 包装方式 | 型管或吸塑盘 |
| 额定电压（V） | 250VAC |
| 额定线圈功率（W） |
单线圈:约0.4W 双线圈:约0.6W |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000VAC 1min |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） |
单线圈:5:62×（1±10%）Ω 6:90×（1±10%）Ω 9:202×（1±10%）Ω 12:360×（1±10%）Ω 24:1440×（1±10%）Ω;双线圈:5:42×（1±10%）Ω 6:55×（1±10%）Ω 9:135×（1±10%）Ω 12:240×（1±10%）Ω 24:886×（1±10%）Ω |
| 爬电距离（mm） | 10 |
| 电气距离（mm） | 10 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 16 |
| 最大切换电压（VAC） | 440 |
| 最大切换电压（VDC） | 300 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 29.0 |
| 宽（mm） | 12.7 |
| 高（mm） | 15.7 |
| 机械耐久性（次） | 2000000 |
| 电耐久性（次） | 12000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 智能楼宇、智慧办公、灯光控制等 |
| 重量（g） | 约13.5 |
| 体积（mm3） | 29.0×12.7×15.7 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 116934,UL E134517,CQC CQC17002176310/CQC14002104529 |
